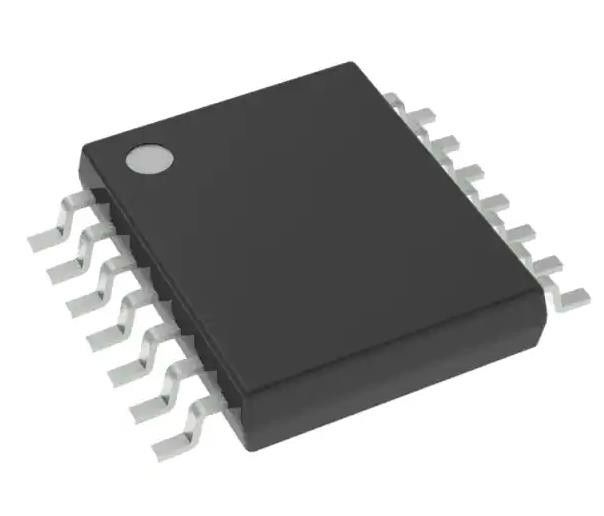

SN74ALVC08PWR E gate chip di circuito integrato IC 4 canale 14-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74ALVC08PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | E portone | Numero degli input: | 2 |
|---|---|---|---|
| Numero di circuiti: | 4 | Voltaggio - Fornitura: | 1.65V ~ 3.6V |
| Corrente - tranquillo (massimo): | µA 10 | Corrente - uscita alta, basso: | 24mA, 24mA |
| Livello logico introdotto - minimo: | 0.7V ~ 0.8V | Livello logico introdotto -: | 1.7V ~ 2V |
Descrizione di prodotto
SN74ALVC08PWR E cancello Chip di circuito integrato IC 4 canale 14-TSSOP
Specificità diSN74ALVC08PWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74ALVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 3.6V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 24mA, 24mA |
| Livello logico di input - basso | 0.7V ~ 0.8V |
| Livello logico di input - alto | 1.7V ~ 2V |
| Ritardo massimo di propagazione @ V, Max CL | 2.9ns @ 3.3V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Numero del prodotto di base | 74ALVC08 |
Caratteristiche delSN74ALVC08PWR
• Funziona da 1,65 V a 3,6 V
• Td max di 2,9 ns a 3,3 V
• ± 24 mA Azionamento di uscita a 3,3 V
• Performance di chiusura superiore a 250 mA per JESD 17
• La protezione ESD supera la JESD 22
️ Modello del corpo umano 2000-V (A114-A)
️ Modello di macchina da 200 V (A115-A)
Il modello di dispositivo caricato da 1000 V (C101)
Applicazioni diSN74ALVC08PWR
Questo quadruplo cancello a 2 ingressi positivo-AND è progettato per il funzionamento VCC da 1,65 a 3,6 V.
Classificazioni ambientali e di esportazioneSN74ALVC08PWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
