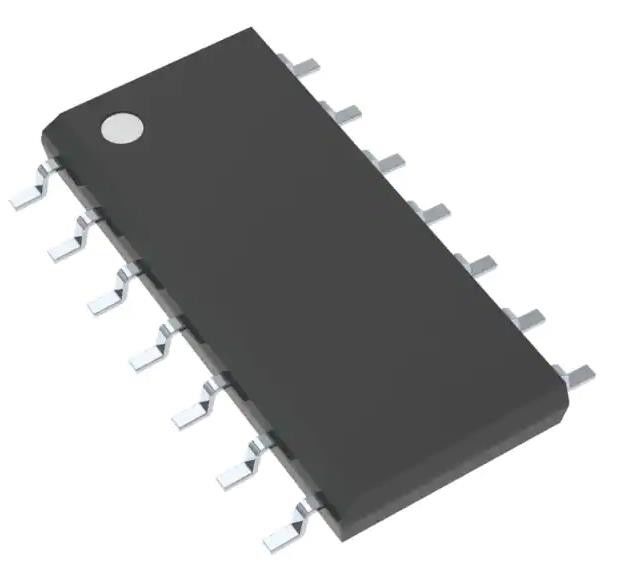

SN74LV07ADR Buffer non invertente 6 elemento 1 bit per elemento Output di scarico aperto
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LV07ADR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 6 |
|---|---|---|---|
| Numero di bit per elemento: | 1 | Tipo di uscita: | Scolo aperto |
| Corrente - uscita alta, basso: | - 16 mA | Voltaggio - Fornitura: | 2V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 125°C (TA) | Confezione del dispositivo del fornitore: | 14-SOIC |
Descrizione di prodotto
SN74LV07ADR Buffer non invertente 6 elemento 1 bit per elemento Output di scarico aperto
Specificità diSN74LV07ADR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Texas Instruments |
| Serie | 74LV |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 6 |
| Numero di bit per elemento | 1 |
| Tipo di input | - |
| Tipo di uscita | Discarica aperta |
| Corrente: alta e bassa uscita | - 16 mA |
| Voltaggio - Fornitura | 2V ~ 5,5V |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Numero del prodotto di base | 74LV07 |
Caratteristiche delSN74LV07ADR
* Funzionamento da 2 a 5,5 Vcc
* Volume tipico (Bounce a terra di uscita) < 0,8 V a Vcc = 3,3 V, TA = 25'C
* VoHv tipico (output vow undershoot) > 2,3 V a Vcc = 3,3 V, TA = 25 C
* Le uscite sono disabilitate durante l'accensione e l'interruzione con gli ingressi legati a Vcc
* Supporto al funzionamento a tensione mista su tutti i porti
* Prestazioni di bloccaggio superiori a 100 mAPer JESD 78, classe ll
* La protezione ESD supera la JESD 22
- Modello del corpo umano 2000-V
- Modello di macchina a 200 V
- Modello del dispositivo caricato da 1000 V
Applicazioni diSN74LV07ADR
• Servitori
• Infrastrutture delle telecomunicazioni
• Set-top box televisivi
Classificazioni ambientali e di esportazioneSN74LV07ADR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
