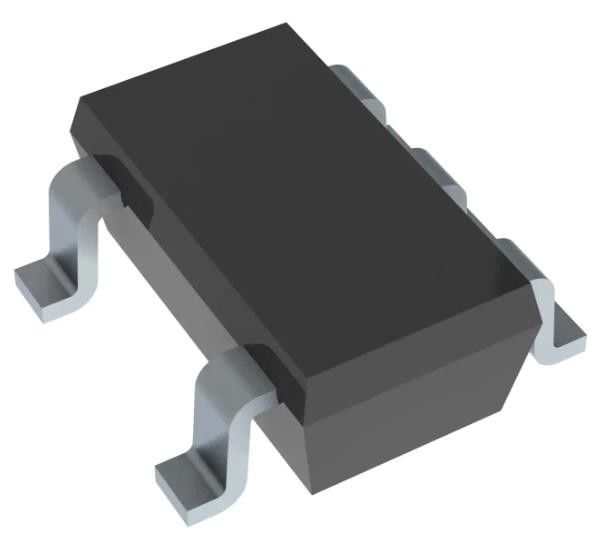

SN74LVC1G04MDBVREP Inverter chip di circuito integrato IC 1 canale SOT-23-5
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC1G04MDBVREP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 4 |
|---|---|---|---|
| Numero di bit per elemento: | 1 | Tipo di uscita: | 3-Stato |
| Corrente - uscita alta, basso: | 24mA, 24mA | Voltaggio - Fornitura: | 1.65V ~ 3.6V |
| Temperatura di funzionamento: | 1.65V ~ 3.6V | Confezione del dispositivo del fornitore: | 14-SOIC |
Descrizione di prodotto
SN74LVC1G04MDBVREP Invertitore Chip di circuito integrato IC 1 canale SOT-23-5
Specificità diSN74LVC1G04MDBVREP
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Invertitore |
| Numero di circuiti | 1 |
| Numero di input | 1 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | 0.58V ~ 1.65V |
| Livello logico di input - alto | 1.07V ~ 3.85V |
| Ritardo massimo di propagazione @ V, Max CL | 4.5ns @ 5V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Confezione / Cassa | SC-74A, SOT-753 |
| Numero del prodotto di base | 74LVC1G04 |
Caratteristiche delSN74LVC1G04MDBVREP
* Supporta il funzionamento Vcc a 5 V
* Input accetta tensioni fino a 5,5 V
* Max tpd di 3,3 ns a 3,3 V
* Basso consumo di energia, 10-A Max lcc
* +24 mA Azionamento di uscita a 3,3 V
* loff Supporta la modalità di spegnimento parziale
* Performance di chiusura superiore a 100 mA PerJESD 78, classe II
* La protezione ESD supera la JESD 22
- Modello del corpo umano 2000-V (A114-A)
- Modello di macchina da 200 V (A115-A)
- Modello di dispositivo caricato da 1000 V (C101)
Applicazioni diSN74LVC1G04MDBVREP
* Valore di base controllato
* Un sito di assemblaggio/prova
* Un sito di produzione
* Disponibile nella gamma di temperatura militare (-55°C/125°C)
* Prolungamento del ciclo di vita del prodotto
* Notifica estesa di modifica del prodotto
* Tracciabilità del prodotto
Classificazioni ambientali e di esportazioneSN74LVC1G04MDBVREP
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
