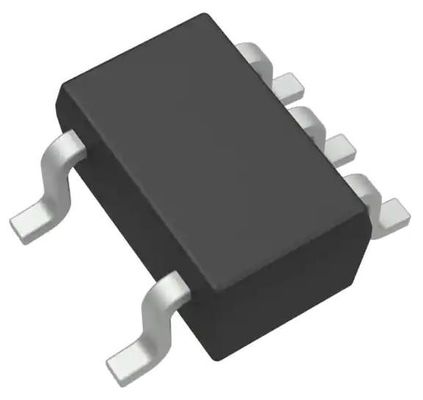

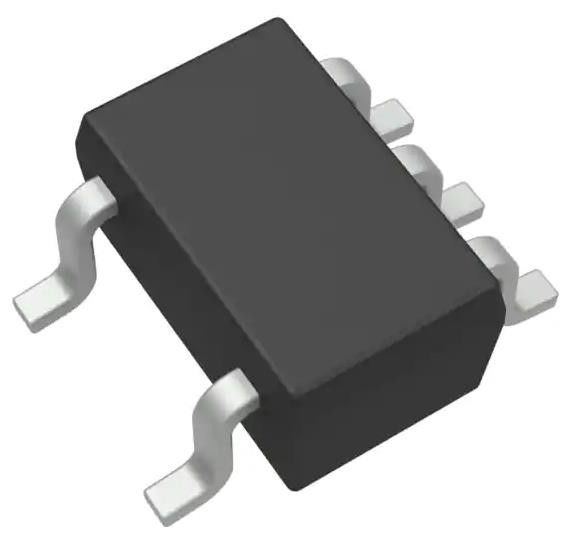

SN74LVC1G08MDCKREP chip di circuito integrato e gate IC 1 canale SC-70-5
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC1G08MDCKREP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | E portone | Numero di circuiti: | 1 |
|---|---|---|---|
| Numero degli input: | 2 | Voltaggio - Fornitura: | 1,65 V ~ 5,5 V |
| Corrente - tranquillo (massimo): | µA 10 | Corrente - uscita alta, basso: | 32 mA, 32 mA |
| Ritardo di propagazione max @ V, CL max: | 5ns @ 5V, 50pF | Temperatura di funzionamento: | -55°C ~ 125°C |
Descrizione di prodotto
SN74LVC1G08MDCKREP chip di circuito integrato e gate IC 1 canale SC-70-5
Specificità diSN74LVC1G08MDCKREP
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 1 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | - |
| Livello logico di input - alto | - |
| Ritardo massimo di propagazione @ V, Max CL | 5ns @ 5V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SC-70-5 |
| Confezione / Cassa | 5-TSSOP, SC-70-5, SOT-353 |
| Numero del prodotto di base | 74LVC1G08 |
Caratteristiche delSN74LVC1G08MDCKREP
* Valore di base controllato
- Un sito di assemblaggio/prova, un sito di fabbricazione
* Performance a temperatura estesa da -55°C a 125°C
* Sostegno rafforzato alle risorse di produzione in diminuzione (DMS)
* Notifica avanzata di cambiamento di prodottoPedigrafia di qualificazione (1) dei supporti in modalità di disattivazione parziale
* Performance di chiusura superiore a 100 mA per JESD 78, classe II
* La protezione ESD supera la JESD 22
- 2000-V Modello del corpo umano ((A114-A)
- Modello di macchina da 200 V ((A115-A)
- Modello di dispositivo caricato da 1000 V (C101)
Applicazioni diSN74LVC1G08MDCKREP
La SN74LVC1G08 esegue la funzione booleana Y A • B o Y A B in logica positiva.
Classificazioni ambientali e di esportazioneSN74LVC1G08MDCKREP
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
