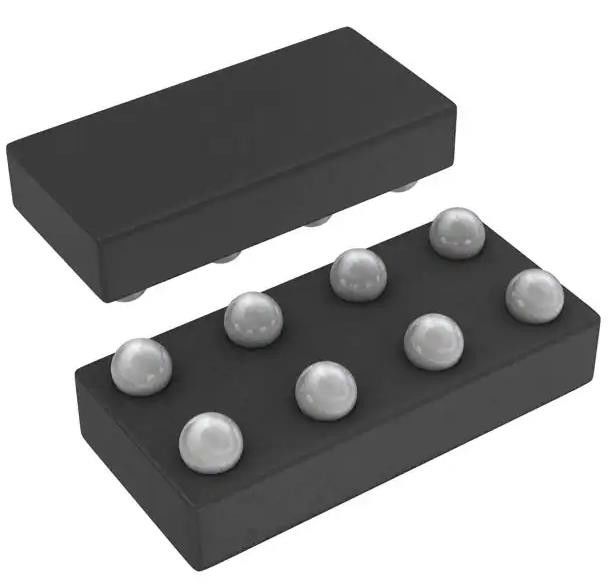

SN74LVC2G08YZPR E Chip Gate IC di circuito integrato 2 canali 8-DSBGA (1.9x0.9)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC2G08YZPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | E portone | Numero di circuiti: | 2 |
|---|---|---|---|
| Numero degli input: | 2 | Voltaggio - Fornitura: | 1,65 V ~ 5,5 V |
| Corrente - tranquillo (massimo): | µA 10 | Corrente - uscita alta, basso: | 32 mA, 32 mA |
| Ritardo di propagazione max @ V, CL max: | 3.8ns @ 5V, 50pF | Livello logico introdotto - minimo: | 0.7V ~ 0.8V |
| Livello logico introdotto -: | 1.7V ~ 2V | Temperatura di funzionamento: | -40°C ~ 85°C |
Descrizione di prodotto
SN74LVC2G08YZPR E Chip Gate IC di circuito integrato 2 canali 8-DSBGA (1.9x0.9)
Specificità diSN74LVC2G08YZPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 2 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | 0.7V ~ 0.8V |
| Livello logico di input - alto | 1.7V ~ 2V |
| Ritardo massimo di propagazione @ V, Max CL | 3.8ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-DSBGA (1.9x0.9) |
| Confezione / Cassa | 8-XFBGA, DSBGA |
| Numero del prodotto di base | 74LVC2G08 |
Caratteristiche delSN74LVC2G08YZPR
* Disponibile nei pacchetti Texas Instruments NanoStartm e NanoFree Tw
* Supporta il funzionamento Vcc a 5 V
* Input accetta tensioni fino a 5,5 V
* Potenza massima di 4,7 ns a 3,3 V
* Basso consumo di energia, 10 pA massimo Icc
* +24 mA Azionamento di uscita a 3,3 V
* Volp tipico (Bounce di terra di uscita) < 0,8 V a Vcc = 3,3 V, TA = 25'C
* Vov tipico (output Vo undershoot) > 2 V a Vcc = 3,3 V, TA = 25 C
* loff Supporta l'inserimento dal vivo, la modalità di disattivazione parziale e la protezione del retro-drive
* Può essere utilizzato come traduttore verso il basso per tradurre gli input da un massimo di 5,5 V fino al livello Vcc
* Performance di chiusura superiore a 100 mA PerJESD 78, classe I
* La protezione ESD supera la JESD 22
- Modello del corpo umano 2000-V (A114-A)
- Modello di dispositivo caricato da 1000 V (C101)
Applicazioni diSN74LVC2G08YZPR
• Telefoni IP: cablati e wireless
• Rete ottiche: EPON e video su fibra
• Backhaul a microonde punto per punto
• Potenza: Telecom DC/DC Modulo: analogo
• Potenza: Telecom DC/DC Modulo: Digitale
• Private Branch Exchange (PBX)
• Telecom Shelter: unità di distribuzione dell'energia (PDU)
• Analisi e generatori di segnali vettoriali
• Testatori di comunicazioni wireless
• Repetitori senza fili
• Modem/DSLAM xDSL
Classificazioni ambientali e di esportazioneSN74LVC2G08YZPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
