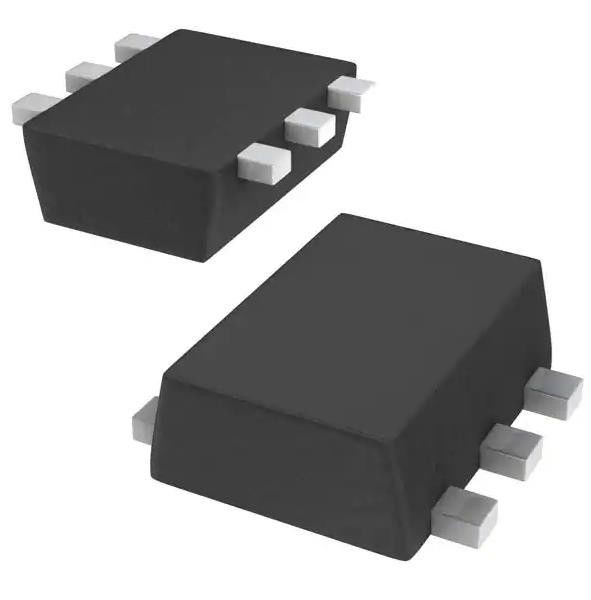

SSM6J414TU,LF P-Channel 20 V 6A (Ta) 1W (Ta) UF6 montato in superficie
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SSM6J414TU, LF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | P-Manica | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 20 V | Corrente - scarico continuo (Id) @ 25°C: | 6A (tum) |
| Tensione di azionamento (max Rds On, min Rds On): | 1,5 V, 4,5 V | Rds On (Max) @ Id, Vgs: | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (Max) @ Id: | 1V @ 1mA | Tassa del portone (Qg) (massimo) @ Vgs: | 23.1 nC @ 4,5 V |
Descrizione di prodotto
SSM6J414TU,LF P-Channel 20 V 6A (Ta) 1W (Ta) UF6 montato in superficie
Specificità diSSM6J414TU, LF
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Toshiba Semiconductor e Storage |
| Serie | U-MOSVI |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di FET | Canale P |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 20 V |
| Corrente - scarico continuo (Id) @ 25°C | 6A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 1.5V, 4.5V |
| Rds On (Max) @ Id, Vgs | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
| Carica della porta (Qg) (Max) @ Vgs | 23.1 nC @ 4,5 V |
| Vgs (Max) | ± 8V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 1650 pF @ 10 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 1W (Ta) |
| Temperatura di funzionamento | 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | UF6 |
| Confezione / Cassa | 6-SMD, conduttori piatti |
| Numero del prodotto di base | SSM6J414 |
Caratteristiche delSSM6J414TU, LF
(1) tensione di azionamento del cancello da 1,5 V.
(2) Resistenza di scarico basso:
RDS ((ON) = 54 mΩ (max) (@VGS = -1,5 V)
RDS ((ON) = 36 mΩ (max) (@VGS = -1,8 V)
RDS ((ON) = 26 mΩ (max) (@VGS = -2,5 V)
RDS ((ON) = 22,5 mΩ (max) (@VGS = -4,5 V)
Applicazioni diSSM6J414TU, LF
• Interruttori di gestione dell'alimentazione
Classificazioni ambientali e di esportazioneSSM6J414TU, LF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
