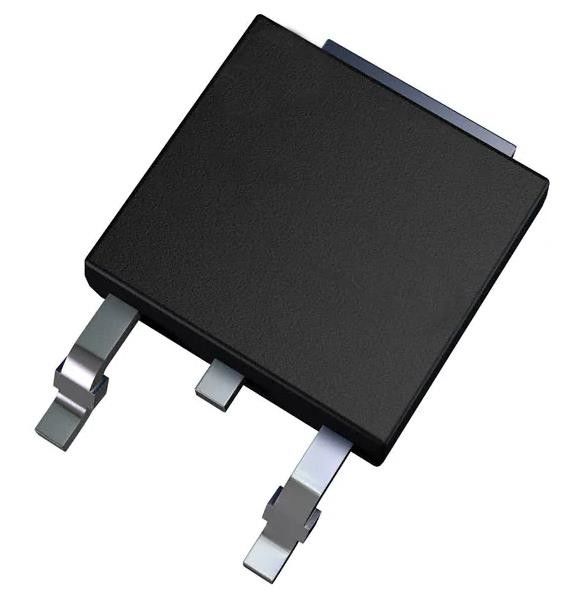

STD130N6F7 MOSFET N-Channel 60 V 80A (Tc) 134W (Tc) DPAK
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ST3222CTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 60 V | Corrente - scarico continuo (Id) @ 25°C: | 80A (TC) |
| Tensione di azionamento (max Rds On, min Rds On): | 10V | Rds On (Max) @ Id, Vgs: | 5mOhm @ 40A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 42 nC @ 10 V |
Descrizione di prodotto
STD130N6F7 MOSFET N-Channel 60 V 80A (Tc) 134W (Tc) DPAK
Specificità diSTD130N6F7
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | STMicroelettronica |
| Serie | StripFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 60 V |
| Corrente - scarico continuo (Id) @ 25°C | 80A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 40A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 2600 pF @ 30 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 134 W (Tc) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | DPAK |
| Confezione / Cassa | TO-252-3, DPak (2 Lead + Tab), SC-63 |
| Numero del prodotto di base | STD130 |
Caratteristiche delSTD130N6F7
* Tra le RDS più basse sul mercato
* Eccellente FoM (figure di merito)
* Basso rapporto Crss/Ciss per l'immunità all'IME
* Alta robustezza delle valanghe
Applicazioni diSTD130N6F7
* Scambio di applicazioni
Classificazioni ambientali e di esportazioneSTD130N6F7
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
