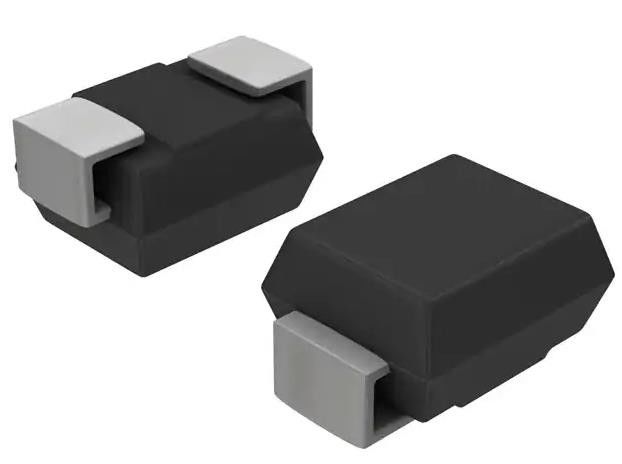

SZ1SMB26AT3G 42,1 V Morsetto 14,2 A Ipp Tvs Diodo Montaggio superficiale SMB
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SZ1SMB26AT3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 1 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 26V | Tensione - Guasto (Min): | 28,9 V |
| Tensione - premere (massima) @ Ipp: | 42,1 V | Corrente - Impulso di picco (10/1000µs): | 14.2A |
| Potenza - Impulso di picco: | 600W | Applicazioni: | Autoveicoli |
| Frequenza di capacità @: | 630 pF @ 1MHz | Temperatura di funzionamento: | -65°C ~ 150°C (TJ) |
Descrizione di prodotto
SZ1SMB26AT3G 42.1V Clamp 14.2A Ipp Tvs Diode Surface Mount SMB
Specificità diSZ1SMB26AT3G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Littelfuse Inc. |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Zener |
| Canali unidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 26V |
| Voltaggio - rottura (min) | 28.9V |
| Voltaggio - Chiusura (Max) @ Ipp | 42.1V |
| Corrente - Impulso di picco (10/1000μs) | 14.2A |
| Potenza - Pulso di picco | 600 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | 630 pF @ 1MHz |
| Temperatura di funzionamento | -65°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-214AA, SMB |
| Confezione del dispositivo del fornitore | PMI |
| Numero del prodotto di base | 1PMI |
Caratteristiche delSZ1SMB26AT3G
■ Zener Transient Overvoltage Suppressors
■ gamma di tensione inversa di picco di lavoro − 5,0 V a 170 V per unidirezionale e 10 V a 75 V per bi-direzionale
■ Intervallo di tensione di rottura standard delle valanghe
-6,4 V a 209 V per il sistema unidirezionale, 11,1 V a 92,07 V per il sistema bidirezionale
■ Potenza massima − 600 W @ 1,0 ms
■ Classificazione ESD di classe 3 (> 16 kV) per modello di corpo umano
■ tensione massima della pinza @ corrente di impulso di picco
■ Basse perdite < 5,0 μA Oltre 10 V
■ destinato alla protezione UL 497B
■ Il tempo di risposta è tipicamente < 1,0 ns
■ Pb-free significa che l'interconnessione di 2° livello è Pb-free e il materiale di finitura terminale è stagno (Sn) (IPC/JEDEC J-STD609A.01)
■ Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 Qualificato e PPAP Capace
Applicazioni diSZ1SMB26AT3G
La serie SZ1SMB è progettata per proteggere i componenti sensibili alla tensione da transienti ad alta tensione e ad alta energia.
Classificazioni ambientali e di esportazioneSZ1SMB26AT3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
