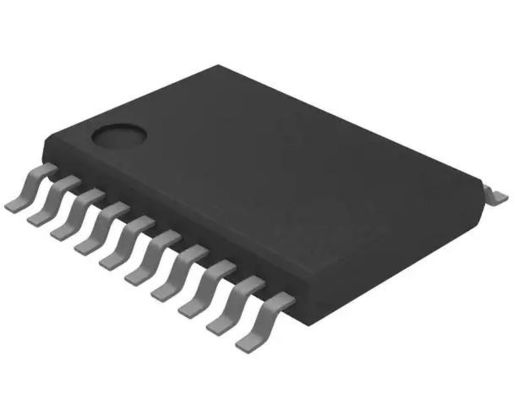

TC74VHCT245AFT Trasmettitore non invertente 1 elemento 8 bit per elemento 3-State
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC74VHCT245AFT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Ricetrasmettitore, Non invertente | Numero di elementi: | 1 |
|---|---|---|---|
| Numero di bit per elemento: | 8 | Tipo di uscita: | 3-Stato |
| Corrente - uscita alta, basso: | 8mA, 8mA | Voltaggio - Fornitura: | 4.5V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Confezione del dispositivo del fornitore: | 20-TSSOP |
Descrizione di prodotto
TC74VHCT245AFT Trasmettitore non invertente 1 elemento 8 bit per elemento 3-State
Specificità diTC74VHCT245AFT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Toshiba Semiconductor e Storage |
| Serie | TC74VHCT |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non utilizzato |
| Tipo di logica | Trasmettitore, non invertente |
| Numero di elementi | 1 |
| Numero di bit per elemento | 8 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 8mA, 8mA |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 20-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-TSSOP |
| Numero del prodotto di base | 74VHCT245 |
Caratteristiche delTC74VHCT245AFT
• Alta velocità: tpd = 4,9 ns (tipicamente) a VCC = 5 V
• Basso dissipamento di potenza: ICC = 4 μA (max) a Ta = 25°C
• Compatibile con uscite TTL: VIL = 0,8 V (max) VIH = 2,0 V (min)
• Protezione contro l'arresto di corrente su tutti gli ingressi e le uscite
• ritardi di propagazione equilibrati: tpLH ∼
- TPHL
• Basso rumore: VOLP = 1,6 V (massimo)
• Pin e funzione compatibili con la serie 74 (74AC/HC/F/ALS/LS ecc.) tipo 245.
Applicazioni diTC74VHCT245AFT
Il TC74VHCT245A è un avanzato trasmettitore CMOS OCTAL BUS ad alta velocità fabbricato con tecnologia C2MOS a cancello di silicio.Raggiunge l'operazione ad alta velocità simile all'equivalente TTL Bipolar Schottky mantenendo il basso dissipazione di potenza CMOS.
Classificazioni ambientali e di esportazioneTC74VHCT245AFT
| Attributo | Descrizione |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
