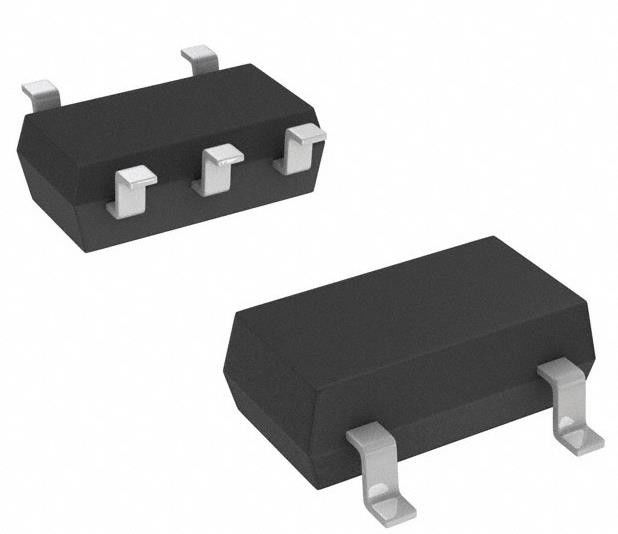

TC7S14FU circuito integrato chip inverter IC 1 canale Schmitt Trigger 5-SSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC7S14FU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | inverter | Numero di circuiti: | 1 |
|---|---|---|---|
| Numero degli input: | 1 | Caratteristiche: | Schmitt Trigger |
| Voltaggio - Fornitura: | 2V ~ 6V | Corrente - tranquillo (massimo): | 1 µA |
| Corrente - uscita alta, basso: | 2.6mA, 2.6mA | Livello logico introdotto - minimo: | 0.3V ~ 1.5V |
| Livello logico introdotto -: | 1.5V ~ 4.2V | Ritardo di propagazione max @ V, CL max: | 17ns @ 6V, 50pF |
Descrizione di prodotto
TC7S14FU circuito integrato chip inverter IC 1 canale Schmitt Trigger 5-SSOP
Specificità diTC7S14FU
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Toshiba Semiconductor e Storage |
| Serie | TC7S |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | Invertitore |
| Numero di circuiti | 1 |
| Numero di input | 1 |
| Caratteristiche | Schmitt Trigger |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 20,6 mA, 2,6 mA |
| Livello logico di input - basso | 0.3V ~ 1.5V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 17ns @ 6V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 5-SSOP |
| Confezione / Cassa | 5-TSSOP, SC-70-5, SOT-353 |
| Numero del prodotto di base | 7S14 |
Caratteristiche delTC7S14FU
• Alta velocità: tpd = 11 ns (tipicamente) a VCC = 5 V
• Basso dissipo di potenza: ICC = 1 μA (max) a Ta = 25°C
• Alta resistenza al rumore: VH = 1,1 V a VCC = 5 V
• capacità di azionamento di uscita: 5 carichi LSTTL
• Impedanza di uscita simmetrica: ± 1 mA (min)
• ritardi di propagazione equilibrati: tpLH ∼− tpHL
• Ampia gamma di tensione di funzionamento: VCC (opr) = da 2 a 6 V
Applicazioni diTC7S14FU
Il TC7S14 è un inverter Schmitt C2MOS ad alta velocità fabbricato con tecnologia C2MOS a cancello di silicio.
Classificazioni ambientali e di esportazioneTC7S14FU
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
