TEA1755T Converter Offline Flyback Topologia 110 kHz ~ 150 kHz 16-SO
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TEA1755T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Voltaggio - Rottura: | 650V | Topologia: | ritorno del raggio catodico |
|---|---|---|---|
| Voltaggio - Avvio: | 22.3 V | Voltaggio - alimentazione (Vcc/Vdd): | 13.4V ~ 38V |
| Frequenza - Cambiamento: | 110 kHz ~ 150 kHz | Potenza (Watt): | 250 W |
| Protezione contro i difetti: | Limitazione della corrente, sovraccarico, sovra potenza, sovra temperatura, sovra tensione | Temperatura di funzionamento: | -40°C ~ 155°C (TJ) |
Descrizione di prodotto
TEA1755T Converter Offline Flyback Topologia 110 kHz ~ 150 kHz 16-SO
Specificità diTEA1755T
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Convertitori di corrente alternata, interruttori offline | |
| Serie | GreenChipTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Isolamento di uscita | Isolato |
| Interni | - Sì, sì. |
| Voltaggio - Rottura | 650 V |
| Topologia | Volto indietro |
| Voltaggio - Avvio | 22.3 V |
| Voltaggio - alimentazione (Vcc/Vdd) | 13.4V ~ 38V |
| Ciclo di lavoro | - |
| Frequenza - Cambiamento | 110 kHz ~ 150 kHz |
| Potenza (Watt) | 250 W |
| Protezione contro i difetti | Limitazione della corrente, sovraccarico, sovrapotenza, sovra-temperatura, sovra-tensione |
| Caratteristiche di controllo | - |
| Temperatura di funzionamento | -40°C ~ 155°C (TJ) |

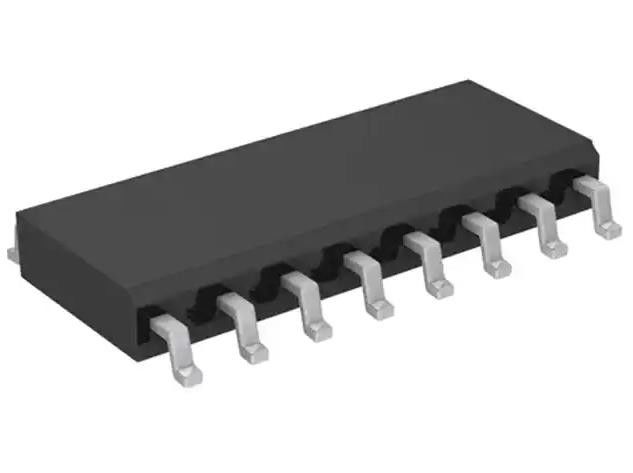

| Confezione / Cassa | 16-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SO |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | TEA1755 |
Caratteristiche delTEA1755T
* PFC integrato e controllore flyback
* Funzionamento della rete elettrica universale da 70 V (AC) a 276 V (AC)
* PFC a doppio impulso con tensione massima di uscita precisa (N-X-P Semiconductors brevettato)
* Un elevato livello di integrazione, che si traduce in progettazioni convenienti con un numero di componenti esterni molto basso
* Ritardo di spegnimento del pulsante PFC regolabile
* Interruttore PFC esterno accensione e spegnimento
* Controllo accurato di accensione e spegnimento PFC (patente N-X-P Semiconductors in sospeso)
Descrizioni diTEA1755T
Il dispositivo può essere utilizzato in tutte le applicazioni che richiedono una soluzione di alimentazione efficiente e conveniente fino a 250 W. Gli adattatori per notebook beneficiano in particolare dell'elevato livello di integrazione.
Classificazioni ambientali e di esportazioneTEA1755T
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
