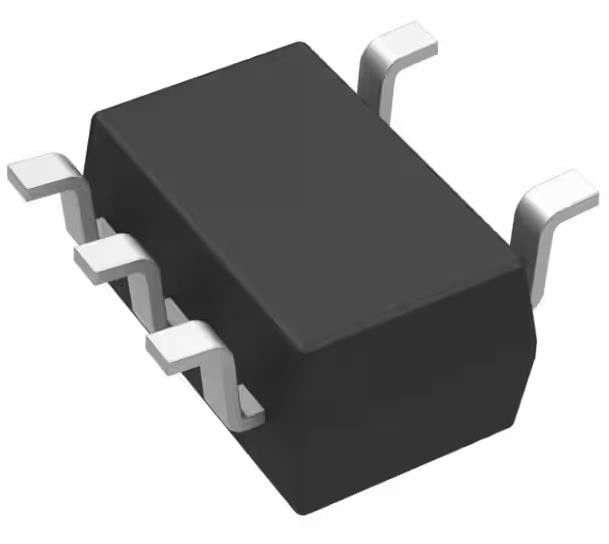

TL331SN4T3G Comparatore di chip per circuiti integrati Scopo generale 5-TSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TL331SN4T3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Scopo generale | Numero di elementi: | 1 |
|---|---|---|---|
| Tensione - rifornimento, singolo/doppio (±): | 2V~36V, ±1V~18V | Tensione - contrappeso dell'input (massimo): | 5mV a 5V |
| Corrente - polarizzazione introdotta (massima): | 0.25µA @ 5V | Corrente - uscita (tipo): | 16mA @ 5V |
| Corrente - tranquillo (massimo): | 1.25mA | Ritardo di propagazione (massimo): | 850 ns (tipo) |
Descrizione di prodotto
TL331SN4T3G Comparatore di chip per circuiti integrati Scopo generale 5-TSOP
Specificità diTL331SN4T3G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Comparatori | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non per nuovi disegni |
| Tipo | Scopo generale |
| Numero di elementi | 1 |
| Tipo di uscita | - |
| Tensione - alimentazione, singola/doppia (±) | 2V ~ 36V, ±1V ~ 18V |
| Voltaggio - Offset di ingresso (Max) | 5mV @ 5V |
| Corrente - Bias di ingresso (Max) | 0.25μA @ 5V |
| Corrente - uscita (tipo) | 16mA @ 5V |
| Corrente - Quiescent (Max) | 1.25 mA |
| CMRR, PSRR (tipo) | - |
| Ritardo di propagazione (massimo) | 850 ns (tipo) |
| Isteresi | - |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Confezione / Cassa | SOT-23-5 Sottile, TSOT-23-5 |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 5-TSOP |
| Numero del prodotto di base | TL331 |
Caratteristiche delTL331SN4T3G
• Ampia gamma di tensione di alimentazione singola o doppia alimentazione
• Corrente di alimentazione bassa: 0,5 mA
• Corrente di bias di ingresso basso: 25 nA tipico
• Corrente di compensazione a basso ingresso: ±5 nA
• bassa tensione di compensazione di ingresso: ± 2 mV
• L'intervallo di tensione del modo comune di ingresso include la tensione a terra
• Tensione di saturazione a bassa potenza: 150 mV Tipo a IO = 4 mA
• Intervallo di tensione di ingresso differenziale uguale alla tensione di alimentazione
• Dispositivi compatibili TTL, DTL, ECL, CMOS
• TL331V per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q100 Qualified e PPAP Capable
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni diTL331SN4T3G
Il TL331 è un comparatore a bassa potenza a collettore aperto progettato specificamente per funzionare su un ampio intervallo di alimentazione da 2 V a 36 V di alimentazione singola e da ± 1 V a ± 18 V per alimentazioni divise.L'intervallo di tensione di ingresso comune-modalità comprende la terraTL331 è disponibile in un pacchetto TSOP−5 che consente di risparmiare spazio ed è disponibile anche in una versione qualificata per l'automobile.
Classificazioni ambientali e di esportazioneTL331SN4T3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
