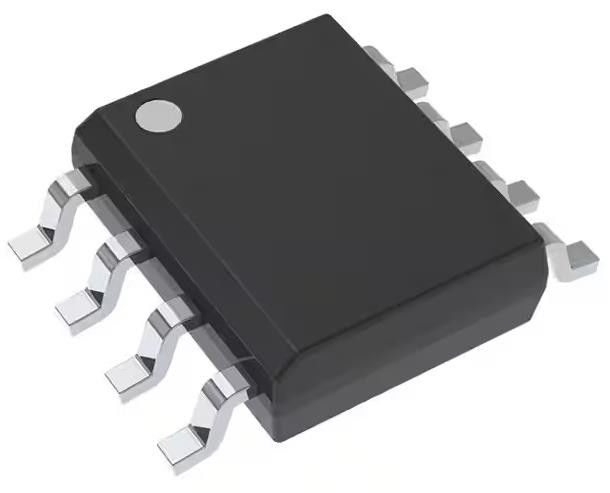

TL3472IDR Circuiti integrati lineari Amplificatore a uso generale 2 Circuito 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TL3472IDR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo dell'amplificatore: | Scopo generale | Numero di circuiti: | 2 |
|---|---|---|---|
| Tasso di risposta: | 13V/µs | Prodotto di larghezza di banda di guadagno: | 4MHz |
| Corrente - polarizzazione introdotta: | Na 100 | Tensione - contrappeso introdotto: | 1 sistema MV |
| Corrente - Fornitura: | 3.5mA (x2 canali) | Corrente - uscita/Manica: | 34 mA |
Descrizione di prodotto
TL3472IDR Circuiti integrati lineari Amplificatore a uso generale 2 Circuito 8-SOIC
Specificità diTL3472IDR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di amplificatore | Scopo generale |
| Numero di circuiti | 2 |
| Tipo di uscita | - |
| Tasso di eliminazione | 13V/μs |
| Prodotto di banda di guadagno | 4 MHz |
| Corrente - Bias di ingresso | 100 nA |
| Voltaggio - Offset di ingresso | 1 mV |
| Corrente - Fornitura | 3.5mA (x2 canali) |
| Corrente - uscita / canale | 34 mA |
| Tensione - Distanza di alimentazione (min) | 4 V |
| Voltaggio - Distanza di alimentazione (max) | 36 V |
| Temperatura di funzionamento | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | TL3472 |
Caratteristiche delTL3472IDR
* Prodotto a banda larga. . . 4 MHz
* Alto tasso di sparizione. . . 13 V/μs
* Tempo di accumulo veloce. . . 1,1 μs a 0,1%
* Operazione a largo raggio di fornitura unica. . . da 4 V a 36 V
* Largo campo di ingresso in modalità comune (comprese le operazioni a terra) (VCC−)
* Distorsione armonica totale bassa. . . 0,02%
* Capacità di azionamento di grande capacità. . . 10.000 pF
* Protezione da cortocircuito di uscita
Applicazioni diTL3472IDR
Per l'amplificatore operativo TL3472 viene utilizzata una fabbricazione bipolare di qualità e a basso costo con concetti di progettazione innovativi.
Classificazioni ambientali e di esportazioneTL3472IDR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
