TOP252GN Convertitore di chip di circuito integrato Offline Flyback Topologia 66kHz SMD-8C
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TOP252GN |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Isolamento di uscita: | Isolato | Commutatori interni: | - Sì, sì. |
|---|---|---|---|
| Voltaggio - Rottura: | 700V | Topologia: | ritorno del raggio catodico |
| Duty cycle: | 78% | Frequenza - Cambiamento: | 66kHz |
| Potenza (Watt): | 15 W | Protezione contro i difetti: | Limitazione corrente, sopra la temperatura, sopra tensione |
| Temperatura di funzionamento: | -40°C ~ 150°C (TJ) | ||
Descrizione di prodotto

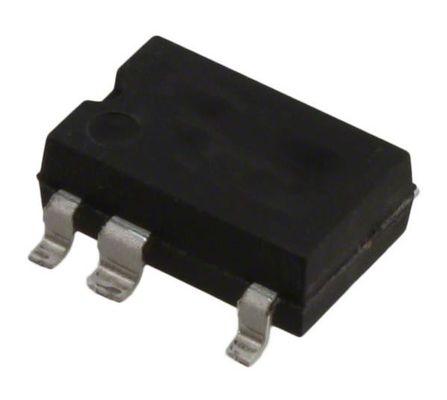

TOP252GN Convertitore di chip di circuito integrato Offline Flyback Topologia 66kHz SMD-8C
Specificità di TOP252GN
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Convertitori di corrente alternata, interruttori offline | |
| Mfr | Integrazioni di potenza |
| Serie | TOPSwitch®-HX |
| Pacco | Tubo |
| Isolamento di uscita | Isolato |
| Interni | - Sì, sì. |
| Voltaggio - Rottura | 700 V |
| Topologia | Volto indietro |
| Voltaggio - alimentazione (Vcc/Vdd) | - |
| Ciclo di lavoro | 78% |
| Frequenza - Cambiamento | 66 kHz |
| Potenza (Watt) | 15 W |
| Protezione contro i difetti | Limitazione della corrente, sopra-temperatura, sopra-tensione |
| Caratteristiche di controllo | - |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Confezione / Cassa | 8-SMD (7 Leads), Gull Wing |
| Confezione del dispositivo del fornitore | SMD-8C |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | TOP252 |
Caratteristiche delTOP252GN
* Il funzionamento multi-modo massimizza l'efficienza a tutti i carichi
* Nuovi pacchetti eSIP-7F e eSIP-7C
* Connessione a cassa a bassa impedenza termica (2 °C per watt)
* L'altezza bassa è ideale per gli adattatori dove lo spazio è limitato
* Semplice montaggio con una clip per facilitare la produzione a basso costo
* pacchetto orizzontale eSIP-7F ideale per applicazioni di adattatori e monitor a bassa altezza
Applicazioni diTOP252GN
Pin MOSFET DRAIN ad alta tensione di alimentazione. La corrente di bias di avvio interna viene ricavata da questo pin attraverso una fonte di corrente ad alta tensione commutata. Punto di senso limite di corrente interna per la corrente di scarico.
Classificazioni ambientali e di esportazioneTOP252GN
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 4 (72 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
