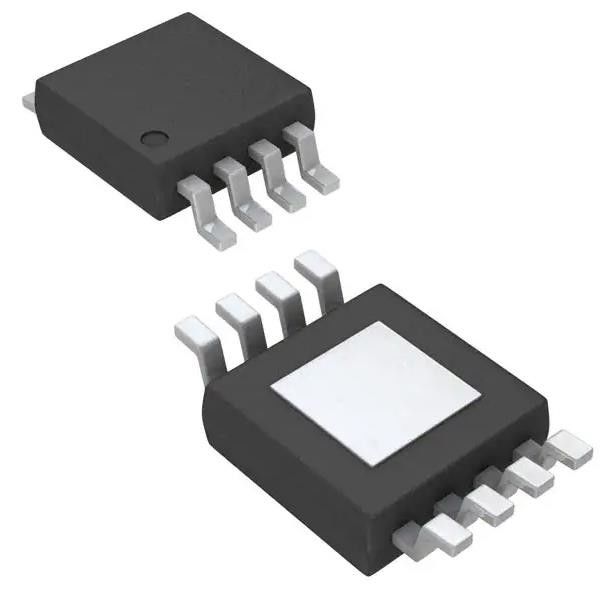

TPA2005D1DGNR amplificatore di circuito integrato IC a 1 canale (mono) classe D 8-HVSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPA2005D1DGNR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Classe D | Tipo di uscita: | 1 canale (mono) |
|---|---|---|---|
| Max Output Power x incanala @ il carico: | 1.45W x 1 @ 8Ohm | Voltaggio - Fornitura: | 2.5V ~ 5.5V |
| Caratteristiche: | Ingressi differenziali, cortocircuito e protezione termica, arresto | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
| Confezione del dispositivo del fornitore: | 8-HVSSOP | ||
Descrizione di prodotto
TPA2005D1DGNR Amplificatore di circuito integrato IC 1-canale (mono) classe D 8-HVSSOP
Specificità di TPA2005D1DGNR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Amplificatori audio | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Classe D |
| Tipo di uscita | 1 canale (mono) |
| Potenza di uscita massima x canali @ carico | 1.45W x 1 @ 8 Ohm |
| Voltaggio - Fornitura | 2.5V ~ 5.5V |
| Caratteristiche | Input differenziali, cortocircuito e protezione termica, spegnimento |
| Tipo di montaggio | Montaggio superficiale |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Confezione del dispositivo del fornitore | 8-HVSSOP |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) Pad esposto |
| Numero del prodotto di base | TPA2005 |
Caratteristiche delTPA2005D1DGNR
* 1,4 W in 8 Q da un alimentatore a 5 V a THD = 10%
* durata massima della batteria e calore minimo
- Efficienza con un altoparlante 8-Q:
- 84% a 400 mW
- 79% a 100 mW
- 2,8 mA di corrente quiescente
- Corrente di spegnimento da 0,5-A
* Capace di guidare un veicolo
- un altoparlante 8-Q (2.5 V s Vop s 5.5 V) e un
- Altoparlante 4-Q (2.5 V s Vop s 4.2 V)
* Solo tre componenti esterni
- Fase di uscita PWM ottimizzata elimina il filtro di uscita LCO
- Frequenza di commutazione generata internamente a 250 kHz elimina condensatore e resistore
- PSRR migliorato (-71 dB a 217 Hz) e tensione di alimentazione ampia (2,5 V a 5,5 V) elimina la necessità di un regolatore di tensione
- Il Desian completamente differenziale riduce la rettifica RF ed elimina il condensatore di bypass
- CMRR migliorato elimina due condensatori di accoppiamento di ingresso
* Pacchetto di risparmio di spazio
- pacchetto QFN di 3 mm x 3 mm (DRB)
- MicroStar Junior TM BGAPpackage (ZQY) di 2,5 mm x 2,5 mm
- 3 mm x 5 mm MSOP PowerPAD TM Package ((DGN)
* Utilizzare TPA2006D1 per la compatibilità logica a 1,8 V sul pin di spegnimento
Applicazioni diTPA2005D1DGNR
Ideale per telefoni cellulari e PDA
Classificazioni ambientali e di esportazioneTPA2005D1DGNR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
