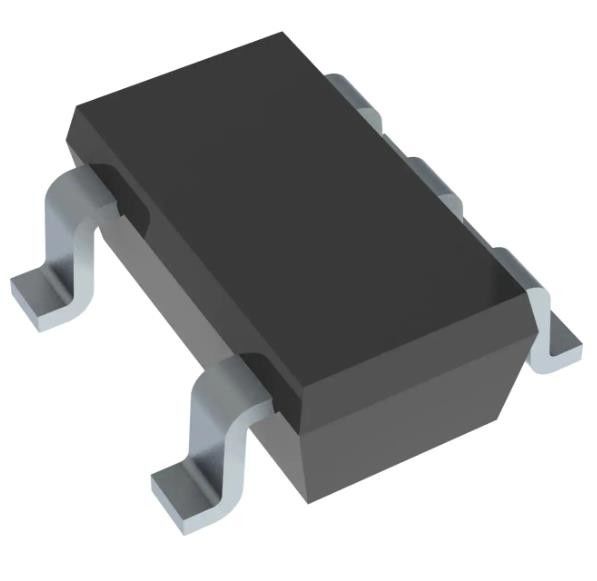

TPS2829DBVR circuito integrato chip low-side gate driver IC non invertente
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS2829DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Lato basso | Tipo di Manica: | Non sposato |
|---|---|---|---|
| Numero dei driver: | 1 | Tipo del portone: | MOSFET di N-Manica |
| Voltaggio - Fornitura: | 4V ~ 14V | Tensione di logica - VIL, VIH: | 1V, 4V |
| Corrente - uscita di punta (fonte, lavandino): | 2A, 2A | ||
Descrizione di prodotto
TPS2829DBVR circuito integrato chip low-side gate driver IC non invertente
Specificità di TPS2829DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione guidata | Scala bassa |
| Tipo di canale | Non sposato |
| Numero di autisti | 1 |
| Tipo di porta | MOSFET a canale N |
| Voltaggio - Fornitura | 4V ~ 14V |
| Voltaggio logico - VIL, VIH | 1V, 4V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 2A, 2A |
| Tipo di input | Non invertevole |
| Tempo di crescita / caduta (tipo) | 14n, 14n |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | TPS2829 |
Caratteristiche delTPS2829DBVR
*Propulsore MOSFET ad alta velocità monocanale a basso costo
ICC... 15-μA Max (TPS2828, TPS2829)
Tempo massimo di salita/caduta di 25 ns e ritardo massimo di propagazione di 40 ns... carico di 1-nF
2-A Corrente di uscita di picco
Distanza di tensione di alimentazione del conducente da 4 a 14 V; regolatore interno estende la gamma a 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
Pacchetto SOT-23 a 5 pin
¥40°C a 125°C per la temperatura ambiente
Altamente resistente alle chiusure
Applicazioni diTPS2829DBVR
I driver MOSFET ad alta velocità monocanale TPS28xx sono in grado di fornire correnti di picco fino a 2 A in carichi altamente capacitivi.
Classificazioni ambientali e di esportazioneTPS2829DBVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
