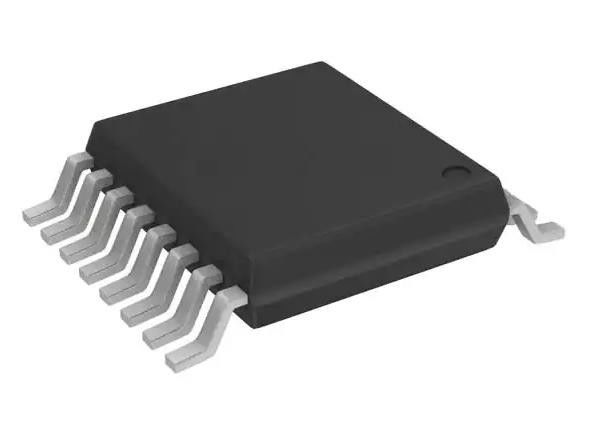

DS2762AE+025/T&R circuito integrato chip batteria monitor IC ioni di litio 16-TSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DS2762AE+025/T&R |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Funzione: | Monitor della batteria | Chimica della batteria: | Ioni di litio |
|---|---|---|---|
| Protezione contro i difetti: | Sopra la corrente, sopra/sotto tensione, cortocircuito | Interfaccia: | 1-Wire |
| Temperatura di funzionamento: | -20°C ~ 70°C (TUM) | Tipo di montaggio: | Montaggio superficiale |
| Confezione del dispositivo del fornitore: | 16-TSSOP | ||
Descrizione di prodotto
DS2762AE+025/T&R circuito integrato chip batteria monitor IC ioni di litio 16-TSSOP
Specificità di DS2762AE+025/T&R
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Gestione della batteria | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Non utilizzato |
| Funzione | Monitor della batteria |
| Chimica delle batterie | Ioni di litio |
| Numero di celle | - |
| Protezione contro i difetti | Supercorrente, sovra/sotto tensione, cortocircuito |
| Interfaccia | 1 filo |
| Temperatura di funzionamento | -20°C ~ 70°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-TSSOP |
| Numero del prodotto di base | DS2762 |
Caratteristiche delDS2762AE+025/T&R
Circuito di sicurezza Li+
- Protezione da sovratensione
- Protezione da sovraccarico/cortocircuito
- Protezione da sottovolta
Avviso dell'host quando la corrente o la temperatura accumulate superano i limiti selezionabili dall'utente
0V Carica di recupero della batteria
Disponibile in due configurazioni:
- Resistore interno a 25 m.
- Resistenza di senso esterna selezionabile dall'utente
Misurazione corrente
- Misurazione bidirezionale a 12 bit
- Configurazione del resistore interno:
- 0,625mA LSB e ±1,9A Intervallo dinamico
- Configurazione del resistore esterno:
- 15,625V LSB e ± 64mV Dynamic Range
Accumulazione corrente:
- Resistore interno: 0,25 mAhr LSB
- Resistenza esterna: 6.25Vhr LSB
Misurazione della tensione con risoluzione di 4,88 mV
Misurazione della temperatura mediante sensore integrato con risoluzione di 0,125°C
Supporto delle funzionalità di gestione e controllo dell'alimentazione del sistema
32 byte di EEPROM bloccabile
16 byte di SRAM per uso generale
Dallas 1-Wire®
- Interfaccia con indirizzo di dispositivo univoco a 64 bit
Consumo energetico basso:
- Corrente attiva: 60A tip, 90A max
- Corrente di sospensione: 1A tipo, 2A max.
Applicazioni diDS2762AE+025/T&R
* PDA
* Telefoni cellulari/smartphone
* Fotocamere digitali
Classificazioni ambientali e di esportazioneDS2762AE+025/T&R
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
