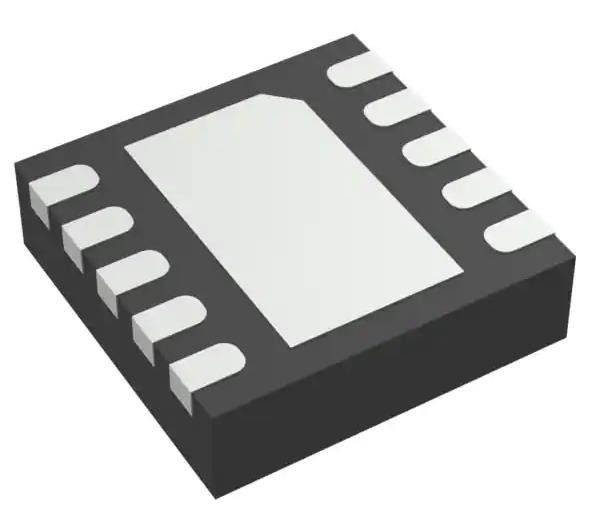

TPS62302DRCR Buck Switching Regulator IC positivo fisso 1.6V 1 uscita 500mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS62302DRCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 2.7V | Voltaggio - Input (Max): | 6V |
| Voltaggio - uscita (min/fisso): | 1.6V | Corrente - Output: | 500 mA |
| Frequenza - Cambiamento: | 3MHZ | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
TPS62302DRCR Buck Switching Regulator IC positivo fisso 1.6V 1 uscita 500mA
Specificità di TPS62302DRCR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Fissato |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 2.7V |
| Voltaggio - Input (Max) | 6V |
| Voltaggio - uscita (min/fisso) | 1.6V |
| Voltaggio - uscita (massimo) | - |
| Corrente - Output | 500 mA |
| Frequenza - Cambiamento | 3 MHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-VFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 10-VSON (3x3) |
| Numero del prodotto di base | TPS62302 |
Caratteristiche delTPS62302DRCR
* Fino al 93% di efficienza a 3 MHz
* Fino a 500 mA di corrente di uscita a V, = 2,7 V
* Funzionamento a frequenza fissa di 3 MHz
* Migliore nella classe di carico e di linea transitorio
* Soluzione completa del profilo di un componente da 1 mm
* -0,5% 1 +1,3% PWM DC Precisione di tensione su temperatura
* 35-ns Minimo on-time
* Funzionamento in modalità di risparmio energetico a correnti di carico leggero
* Tensione di uscita fissa e regolabile
* Solo corrente quiescente da 86 uA
* 100% di ciclo di lavoro per il minimo abbandono
* Sincronizzabile sul volo con il segnale dell' orologio esterno
* Sequenziamento attivo integrato (solo TPS6232x)
* Disponibile in confezioni QFN (3 x 3 mm), 8-PinNanoFreerm e NanoStarrm (CSP)
Applicazioni diTPS62302DRCR
* Telefoni cellulari, smartphone
* WLAN e Bluetooth rw Applicazioni
* Micro moduli di conversione DC-DC
* PDA, PC di tasca, modem DSL basati su USB
* Fotocamere digitali
Classificazioni ambientali e di esportazioneTPS62302DRCR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
