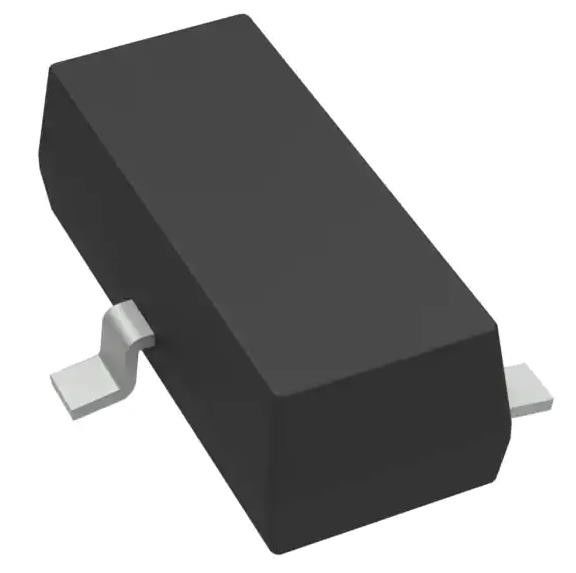

TL431ACDBZR IC di riferimento di shunt voltage regolabile 2,495V 36 VV ± 1% 100 mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TL431ACDBZR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000pcs |
|
Informazioni dettagliate |
|||
| Tipo di riferimento: | Scambio | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 2.495V | Voltaggio - uscita (massimo): | 36 V |
| Corrente - Output: | 100 mA | Tolleranza: | ± 1% |
| Corrente - catodo: | µA 600 | Temperatura di funzionamento: | 0°C ~ 70°C (TA) |
Descrizione di prodotto
TL431ACDBZR IC di riferimento di shunt voltage regolabile 2,495V 36 VV ± 1% 100 mA
Specificità diTL431ACDBZR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Voltaggio di riferimento | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di riferimento | Shunt |
| Tipo di uscita | Regolabile |
| Voltaggio - uscita (min/fisso) | 2.495V |
| Voltaggio - uscita (massimo) | 36 V |
| Corrente - Output | 100 mA |
| Tolleranza | ± 1% |
| Coefficiente di temperatura | - |
| Rumore - da 0,1 Hz a 10 Hz | - |
| Rumore - da 10 Hz a 10 kHz | - |
| Voltaggio - Input | - |
| Corrente - Fornitura | - |
| Corrente - catodo | 600 μA |
| Temperatura di funzionamento | 0°C ~ 70°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Numero del prodotto di base | TL431 |
Caratteristiche delTL431ACDBZR
• Tolleranza di tensione di riferimento a 25°C
- 0,5% (classe B)
️ 1% (grado A)
¢ 2% (grado standard)
• Voltaggio di uscita regolabile: Vref a 36 V
• Funzionamento da -40°C a 125°C
• Differenze di temperatura tipiche (TL43xB)
6 mV (temperatura C)
- 14 mV (I temp, Q temp)
• Basso rumore
• 0,2-Ω Impedanza di uscita tipica
• Capacità di corrente sink: da 1 a 100 mA
Applicazioni diTL431ACDBZR
• Regolazione della tensione e della corrente
• Regolazione laterale secondaria nei SMPS flyback
• sostituzione di Zener
• Monitoraggio della tensione
• Comparatore con riferimento integrato
Classificazioni ambientali e di esportazioneTL431ACDBZR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
