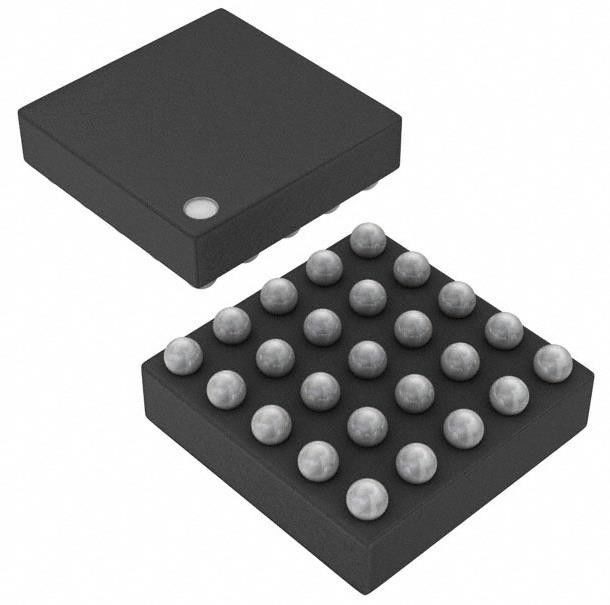

BQ25120AYFPR Caricatore di chip a circuito integrato IC Litio Ion/Polimero 25-DSBGA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | BQ25120AYFPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000pcs |
|
Informazioni dettagliate |
|||
| Chimica della batteria: | Ioni di litio/polimero | Numero di celle: | 1 |
|---|---|---|---|
| Corrente - In carica: | Costante - Programmabile | Funzioni programmabili: | Corrente |
| Protezione contro i difetti: | Soprattemperatura, sovratensione, cortocircuito | Corrente di carica - max: | 300 mA |
| Tensione del pacchetto della batteria: | 4.2V | Tensione - rifornimento (massimo): | 5.5V |
Descrizione di prodotto
BQ25120AYFPR Caricatore di chip a circuito integrato IC Litio Ion/Polimero 25-DSBGA
Specificità diBQ25120AYFPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Caricabatterie | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Chimica delle batterie | Ioni di litio/polimero |
| Numero di celle | 1 |
| Corrente - carica | Costante - programmabile |
| Caratteristiche programmabili | Corrente |
| Protezione contro i difetti | Sopra-temperatura, sovra-tensione, cortocircuito |
| Corrente di carica - Max | 300 mA |
| Voltaggio della batteria | 4.2V |
| Voltaggio - alimentazione (massimo) | 5.5V |
| Interfaccia | I2C |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 25-XFBGA, DSBGA |
| Confezione del dispositivo del fornitore | 25-DSBGA |
| Numero del prodotto di base | BQ25120 |
Caratteristiche delBQ25120AYFPR
• Aumenta il tempo di funzionamento del sistema tra le cariche
Regulatore Buck configurabile da 300 mA (1.8 V predefinito)
- 700 nA (tipico) iq con il convertitore di buck abilitato (senza carico)
L'interruttore di carico configurabile o l'uscita LDO di 100 mA (interruttore di carico per impostazione predefinita)
¢ Corrente di carica fino a 300 mA per la ricarica rapida
- 0,5% regolazione accurata della tensione della batteria (configurabile da 3,6 V a 4,65 V in passaggi da 10 mV)
Corrente di terminazione configurabile fino a 500 μA
Monitore di batteria basato sulla tensione
• Soluzione altamente integrata con una piccola impronta
¢ 2.5 mm x 2.5 mm WCSP Package e 6 componenti esterni per una soluzione minima
¢ sveglia e ripristino con timer regolabili
La gestione del percorso di alimentazione per alimentare il sistema e caricare la batteria
La gestione del percorso di alimentazione consente una corrente quiescente della batteria in modalità nave <50 nA per la durata di conservazione più lunga
¢ Caricabatterie Funziona da 3.4 V ¢ 5.5 VIN (5.5-V OVP / 20-V Tollerant)
Pini dedicati per limite di corrente di ingresso, corrente di carica, corrente di terminazione e uscita di stato
• Controllo della comunicazione I2C
Voltaggio e corrente di carica
¢ Limita di cessazione
Limite di corrente di ingresso
¢ soglia VINDPM
Opzioni di cronometraggio
Controllo dell'interruttore
Controlli delle interruzioni per difetti e stato
Regolazione della tensione di uscita del sistema
LDO Regolazione della tensione di uscita
Applicazioni diBQ25120AYFPR
• Smart Watch e altri dispositivi indossabili
• Accessori per il fitness
• Accessori medici per il controllo della salute
• Giocattoli ricaricabili
Classificazioni ambientali e di esportazioneBQ25120AYFPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
