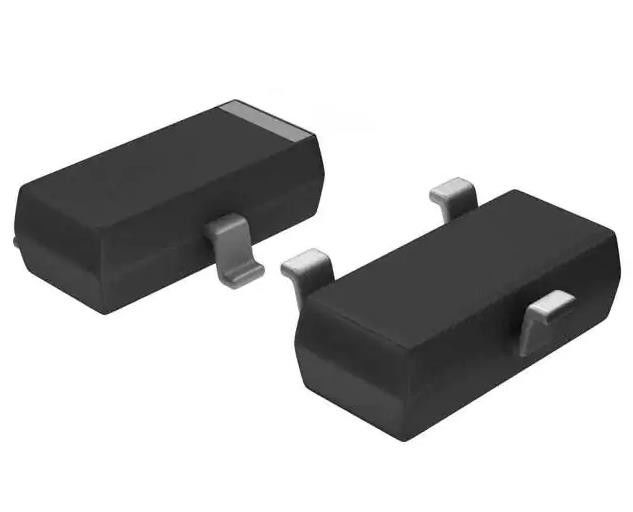

FDV301N N-Channel 25 V 220mA (Ta) 350mW (Ta) Montatura di superficie SOT-23-3
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FDV301N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 25 V | 25 V: | 220mA (tum) |
| Tensione di azionamento (max Rds On, min Rds On): | 2.7V, 4.5V | Rds On (Max) @ Id, Vgs: | 4 Ohm @ 400mA, 4,5 V |
| Vgs(th) (Max) @ Id: | 1.06V @ 250μA | Tassa del portone (Qg) (massimo) @ Vgs: | 0,7 nC @ 4,5 V |
| Vgs (Max): | ±8V | ||
Descrizione di prodotto
FDV301N N-Channel 25 V 220mA (Ta) 350mW (Ta) Montatura di superficie SOT-23-3
Specificità di FDV301N
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 25 V |
| Corrente - scarico continuo (Id) @ 25°C | 220 mA (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 2.7V, 4.5V |
| Rds On (Max) @ Id, Vgs | 4 Ohm @ 400mA, 4,5 V |
| Vgs(th) (Max) @ Id | 1.06V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 00,7 nC @ 4,5 V |
| Vgs (Max) | ± 8V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 9.5 pF @ 10 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 350 mW (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Numero del prodotto di base | FDV301 |
Caratteristiche delFDV301N
• 25 V, 0,22 A Continuo, 0,5 A Picco
* RDS ((on) = 5 @ VGS = 2,7 V
* RDS ((on) = 4 @ VGS = 4,5 V
• Requisiti per l'azionamento a basso livello delle porte che consentono il funzionamento diretto in circuiti a 3 V. VGS ((th) < 1,06 V
• Gate-Source Zener per la robustezza ESD. > 6 kV Modello del corpo umano
• Sostituire più transistor digitali NPN con un FET DMOS
• Questo dispositivo è privo di Pb− e di alogenuri
Applicazioni diFDV301N
Questo transistor a effetto campo in modalità di potenziamento del livello di logica N-Channel è prodotto utilizzando la tecnologia DMOS proprietaria di onsemi, ad alta densità cellulare.
Classificazioni ambientali e di esportazioneFDV301N
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
