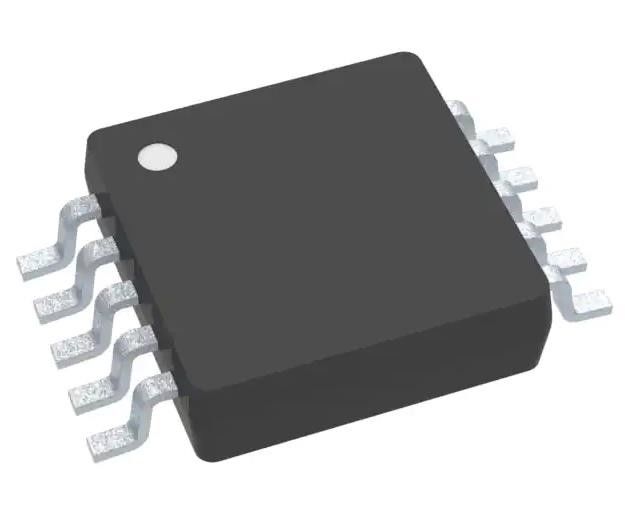

TS5A23157DGSR 2 circuito di circuito integrato chip IC Switch 2:1 10Ohm 10-VSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TS5A23157DGSR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Circuito del commutatore: | SPDT | Circuito multiplexer/demultiplexer: | 2:01 |
|---|---|---|---|
| Numero di circuiti: | 2 | Resistenza dello Su stato (massima): | 10Ohm |
| Corrispondenza di Manica--Manica (Δ Ron): | 150mOhm | Tensione - rifornimento, singolo (V+): | 1,65 V ~ 5,5 V |
| Tempo del commutatore (tonnellata, damerino) (massimi): | 5.7ns, 3.8ns | -3 dB di larghezza di banda: | 220 Mhz |
| Iniezione della tassa: | 7pC | ||
Descrizione di prodotto
TS5A23157DGSR 2 circuito di circuito integrato chip IC Switch 2:1 10Ohm 10-VSSOP
Specificità di TS5A23157DGSR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Commutatori analogici, multiplexatori, demultiplexatori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Circuito di commutazione | SPDT |
| Circuito multipixel/demultiplexer | 2:01 |
| Numero di circuiti | 2 |
| Resistenza in stato (massimo) | 10 Ohm |
| Corrispondenza canale-canale (ΔRon) | 150 mOhm |
| Voltaggio - alimentazione, singolo (V+) | 1.65V ~ 5.5V |
| Tensione - alimentazione, doppia (V±) | - |
| Tempo di commutazione (Tonne, Toff) (Max) | 5.7ns, 3.8ns |
| -3 dB di larghezza di banda | 220 MHz |
| Iniezione di carica | 7pC |
| Capacità del canale (CS ((off), CD ((off)) | 5.5pF |
| Corrente - Fuga (IS(off)) (Max) | 1 μA |
| Intercettazione | -66dB @ 10MHz |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-VSSOP |
| Numero del prodotto di base | TS5A23157 |
Caratteristiche delTS5A23157DGSR
• Bassa resistenza all'attivazione (15 Ω a 125°C)
• Funzionamento a 125°C
• Gli ingressi di controllo sono tolleranti a 5 V
• Sostituzione specifica della trasmissione prima della produzione
• Iniezione a bassa carica
• Ottima compatibilità con la resistenza di accensione
• Deformazione armonica totale bassa
• Funzionamento a alimentazione singola da 1,8 V a 5,5 V
• Performance di chiusura superiore a 100 mA per JESD 78, classe II
• Performance ESD testata per JESD 22
¢ Modello del corpo umano 2000-V (A114-B, classe II)
Il modello di dispositivo caricato da 1000 V (C101)
Applicazioni diTS5A23157DGSR
• Circuiti di campionamento e trattenimento
• Attrezzature a batteria
• Routing dei segnali audio e video
• Circuiti di comunicazione
Classificazioni ambientali e di esportazioneTS5A23157DGSR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
