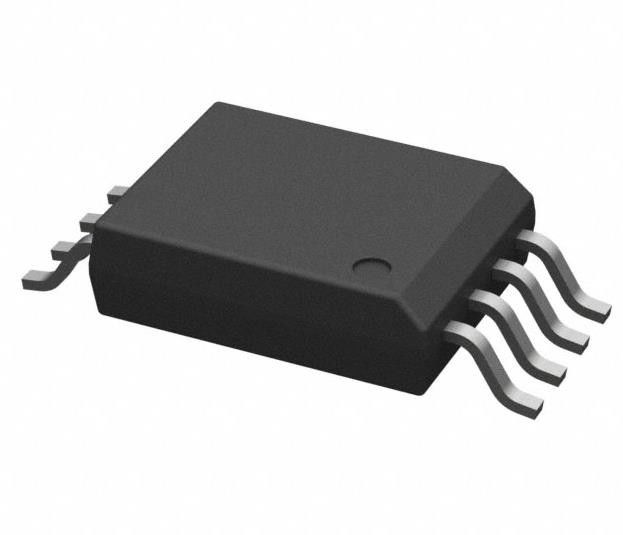

AMC1301DWVR Isolamento amplificatore di chip a circuito integrato 1 circuito 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AMC1301DWVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo dell'amplificatore: | Isolamento | Numero di circuiti: | 1 |
|---|---|---|---|
| Prodotto di banda di guadagno: | 1 MHz | Corrente - polarizzazione introdotta: | 60 µA |
| Tensione - contrappeso introdotto: | µV 50 | Corrente - Fornitura: | 5,9 mA |
| Corrente - uscita/Manica: | 13 mA | Tensione - portata del rifornimento (min): | 3 V |
| Tensione - portata del rifornimento (massima): | 5,5 V | ||
Descrizione di prodotto
AMC1301DWVR Isolamento amplificatore di chip a circuito integrato 1 circuito 8-SOIC
Specificità di AMC1301DWVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di amplificatore | Isolamento |
| Numero di circuiti | 1 |
| Tipo di uscita | - |
| Tasso di eliminazione | - |
| Prodotto di banda di guadagno | 1 MHz |
| Corrente - Bias di ingresso | 60 μA |
| Voltaggio - Offset di ingresso | 50 μV |
| Corrente - Fornitura | 5.9mA |
| Corrente - uscita / canale | 13 mA |
| Tensione - Distanza di alimentazione (min) | 3 V |
| Voltaggio - Distanza di alimentazione (max) | 5.5 V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | AMC1301 |
Caratteristiche delAMC1301DWVR
• gamma di tensione d'ingresso di ± 250 mV ottimizzata per le misurazioni di corrente utilizzando resistenze di shunt
• Potenza fissa: 8,2 V/V
• Errori bassi di corrente continua:
L'errore di offset: ±0,2 mV (massimo)
¢ deriva di offset: ±3 μV/°C (massimo)
¢ errore di guadagno: ±0,3% (massimo)
️ Drift di guadagno: ±50 ppm/°C (massimo)
Non linearità: 0,03% (massimo)
• funzionamento a 3,3 V su lato alto e basso
• Funzioni diagnostiche a livello di sistema
• Certificazioni relative alla sicurezza:
¥ 7070-VPK isolamento rinforzato secondo la norma DIN EN IEC 60747-17 (VDE 0884-17)
Isolamento 5000-VRMS per 1 minuto per UL1577
• Completamente specificato nell'intervallo di temperature industriali esteso: ¥40°C a +125°C
Applicazioni diAMC1301DWVR
• rilevamento di corrente basato su un shunt-resistor in:
¢ motori motori
Invertitori di frequenza
¢ alimentazione ininterrotta
Classificazioni ambientali e di esportazioneAMC1301DWVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
