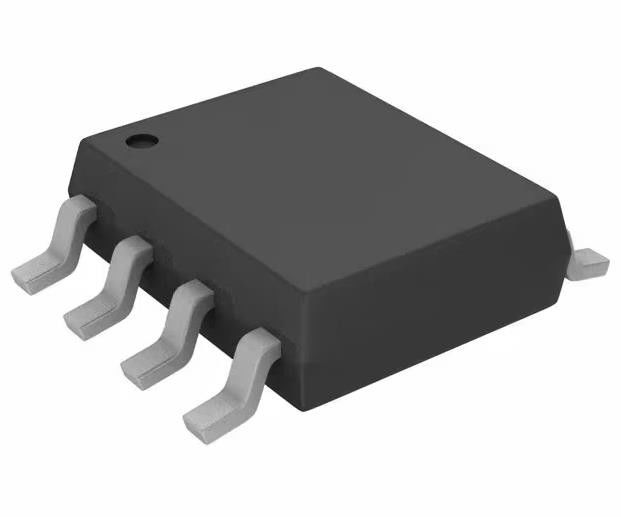

TC7W08FU circuito integrato chip e gate IC 2 canale 8-SSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC7W08FU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | E portone | E portone: | 2 |
|---|---|---|---|
| Numero degli input: | 2 | Voltaggio - Fornitura: | 2V ~ 6V |
| Corrente - tranquillo (massimo): | 1 µA | Corrente - uscita alta, basso: | 5.2mA, 5.2mA |
| Livello logico introdotto - minimo: | 0,5 V ~ 1,8 V | Livello logico introdotto -: | 1.5V ~ 4.2V |
Descrizione di prodotto
TC7W08FU circuito integrato chip e gate IC 2 canale 8-SSOP
Specificità di TC7W08FU
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Toshiba Semiconductor e Storage |
| Serie | TC7W |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 2 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Livello logico di input - basso | 0.5V ~ 1.8V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 13ns @ 6V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SSOP |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,110", 2,80 mm di larghezza) |
| Numero del prodotto di base | 7W08 |
Caratteristiche delTC7W08FU
• Alta velocità: tpd = 6ns (tipicamente) a VCC = 5V
• Basso dissipamento di potenza: ICC = 1μA (max) a Ta = 25°C
• Alta resistenza al rumore: VNIH = VNIL = 28% VCC (min)
• Capacità di azionamento di uscita: 10 carichi LSTTL
• Impedenza di uscita simmetrica:
• ritardi di propagazione equilibrati: tpLH ≈ tpHL
• Ampia gamma di tensione di funzionamento: VCC = 2 a 6V
Classificazioni ambientali e di esportazioneTC7W08FU
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Livello logico di input - basso | 0.5V ~ 1.8V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 13ns @ 6V, 50pF |
