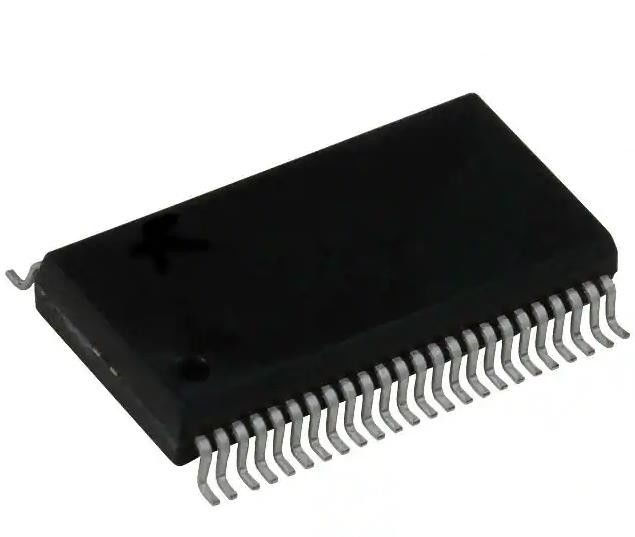

74LVTH162244DGGRG4 Buffer non invertente 4 elemento 4 bit per elemento 3 stati di uscita
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 74LVTH162244DGGRG4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 4 |
|---|---|---|---|
| Numero di bit per elemento: | 4 | Tipo di uscita: | 3-Stato |
| Corrente: alta e bassa uscita: | 12mA, 12mA | Voltaggio - Fornitura: | 2.7V ~ 3.6V |
| Temperatura di funzionamento: | -40°C ~ 85°C | Confezione / Cassa: | 48-TFSOP (0,240", 6,10 mm di larghezza) |
Descrizione di prodotto
74LVTH162244DGGRG4 Buffer non invertente 4 elemento 4 bit per elemento 3 stati di uscita
Specificità di 74LVTH162244DGGRG4
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Texas Instruments |
| Serie | 74VIV |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 4 |
| Numero di bit per elemento | 4 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 12mA, 12mA |
| Voltaggio - Fornitura | 2.7V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-TFSOP (0,240", 6,10 mm di larghezza) |
| Confezione del dispositivo del fornitore | 48-TSSOP |
| Numero del prodotto di base | 74LVTH162244 |
Caratteristiche del 74LVTH162244DGGRG4
• Membri della famiglia Texas Instruments WidebusTM
• Le porte di uscita hanno resistori equivalenti della serie 22-Ω, quindi non sono richiesti resistori esterni
• Supporto del funzionamento del segnale a modalità mista (tensioni di ingresso e di uscita da 5 V con VCC da 3,3 V)
• Supporta il funzionamento non regolato della batteria fino a 2,7 V
• VOLP tipico (output ground bounce) < 0,8 V a VCC = 3,3 V, TA = 25°C
• Avvio e accensione a tre stati di supporto
• La tenuta del bus sugli ingressi di dati elimina la necessità di resistenze esterne di pullup/pulldown
• I pin VCC e GND distribuiti riducono al minimo il rumore delle commutazioni ad alta velocità
• L'architettura flow-through ottimizza il layout dei PCB
• Performance di chiusura superiore a 500 mA per JESD 17
• La protezione ESD supera la JESD 22
️ Modello del corpo umano 2000-V (A114-A)
️ Modello di macchina da 200 V (A115-A)
Applicazioni di 74LVTH162244DGGRG4
I dispositivi "LVTH162244 sono buffer e driver di linea a 16 bit progettati per il funzionamento VCC a bassa tensione (3,3 V), ma con la capacità di fornire un'interfaccia TTL a un ambiente di sistema a 5 V.
Classificazioni ambientali e di esportazione74LVTH162244DGGRG4
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
