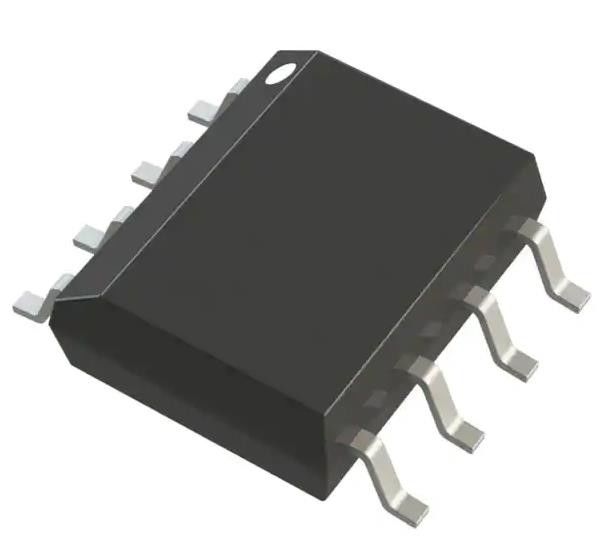

AD797ARZ-REEL Amplificatore di uso generale 1 circuito 8-SOIC chip di circuito integrato
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AD797ARZ-REEL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Tasso di risposta: | 20V/µs |
|---|---|---|---|
| Prodotto di banda di guadagno: | 110 MHz | -3 dB di larghezza di banda: | 8 MHz |
| Corrente - polarizzazione introdotta: | 250 nA | Tensione - contrappeso introdotto: | µV 25 |
| Corrente - Fornitura: | 8,2 mA | Corrente - uscita/Manica: | 50 mA |
Descrizione di prodotto
AD797ARZ-REEL Amplificatore di uso generale 1 circuito 8-SOIC chip di circuito integrato
Specificità diAD797ARZ-REEL
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di amplificatore | Scopo generale |
| Numero di circuiti | 1 |
| Tipo di uscita | - |
| Tasso di eliminazione | 20 V/μs |
| Prodotto di banda di guadagno | 110 MHz |
| -3 dB di larghezza di banda | 8 MHz |
| Corrente - Bias di ingresso | 250 nA |
| Voltaggio - Offset di ingresso | 25 μV |
| Corrente - Fornitura | 8.2mA |
| Corrente - uscita / canale | 50 mA |
| Tensione - Distanza di alimentazione (min) | 10 V |
| Voltaggio - Distanza di alimentazione (max) | 30 V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | AD797 |
Caratteristiche del AD797ARZ-REEL
* Basso rumore
* 0,9 nV/√Hz rumore tipico (massimo 1,2 nV/√Hz) della tensione di ingresso a 1 kHz
* 50 nV p-p rumore della tensione di ingresso, da 0,1 Hz a 10 Hz
* Basso livello di distorsione
- 120 dB di distorsione armonica totale a 20 kHz
* Eccellenti caratteristiche di condizionamento
- 800 ns tempo di stabilizzazione a 16 bit (passaggio 10 V)
- larghezza di banda di guadagno di 110 MHz (G = 1000)
- larghezza di banda di 8 MHz (G = 10)
- 280 kHz a piena potenza a 20 V p-p
- 20 V/μs
* Eccellente precisione della corrente continua
- 80 μV di tensione di compensazione massima di ingresso
- 1,0 μV/°C deriva VOS
* Specificato per alimentatori a ±5 V e ±15 V
* Corrente di azionamento ad alta potenza di 50 mA
Applicazioni di AD797ARZ-REEL
* Preamplificatori audio professionali
* sistemi di imaging IR, CCD e sonar
* Analisi dello spettro
* Preamplificatori ad ultrasuoni
* Detettori sismici
* buffer adc/dac Σ-Δ
Classificazioni ambientali e di esportazioneAD797ARZ-REEL
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
