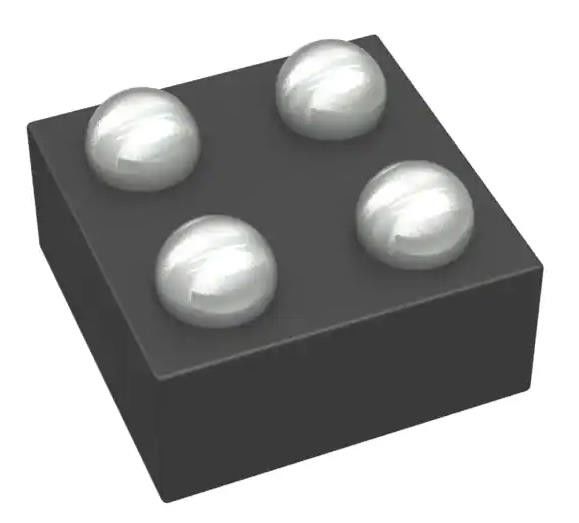

TPS22901YFPR Interruttore/driver di alimentazione chip IC 1:1 Canale P 500 mA 4-DSBGA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS22901YFPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Rapporto - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configurazione di uscita: | Alto lato | Tipo di uscita: | P-Manica |
| Interfaccia: | INSERITA/DISINSERITA | Tensione - carico: | 1V ~ 3.6V |
| Corrente - uscita (massima): | 500 mA | RDS su (tipo): | 78mOhm |
Descrizione di prodotto
TPS22901YFPR IC Chip Power Switch/Driver 1:1 P-Channel 500mA 4-DSBGA
Specificità diTPS22901YFPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale P |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 1V ~ 3,6V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 500 mA |
| Rds On (Tipo) | 78mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Tasso di eliminazione controllato |
| Protezione contro i difetti | - |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 4-DSBGA |
| Confezione / Cassa | 4-XFBGA, DSBGA |
| Numero del prodotto di base | TPS22901 |
Caratteristiche del TPS22901YFPR
• Interruttore di carico P-Channel integrato
• bassa tensione di ingresso: da 1 a 3,6 V
• Resistenza di accensione (valori tipici)
L'impianto di accensione deve essere dotato di un sistema di accensione a corrente continua.
L'impianto di accensione deve essere dotato di un sistema di accensione a velocità variabile.
L'impianto di accensione deve essere dotato di un sistema di accensione a corrente continua.
L'impianto di accensione deve essere dotato di un sistema di accensione a velocità variabile.
• 500 mA corrente massima continua di interruttore
• Corrente quiescente: 82 nA a 1,8 V
• Corrente di spegnimento: 44 nA a 1,8 V
• Basse soglie di ingresso di controllo consentono l'uso di logiche da 1,2 V, 1,8 V, 2,5 V e 3,3 V
• Velocità controllata per evitare correnti d'entrata
∆ tr = 40 μs a VIN = 1,8 V (TPS22901/2)
∆ tr = 220 μs a VIN = 1,8 V (TPS22902B)
• Scarica rapida di uscita (TPS22902/2B)
• prestazioni ESD testate per JESD 22 ¢ 2000-V Modello del corpo umano (A114-B, classe II)
Il modello di dispositivo caricato da 1000 V (C101)
• Pacchetto DSBGA a scala di chip a quattro pin
Applicazioni di TPS22901YFPR
• Assistenti digitali personali (PDA)
• Cellulari
• Dispositivi GPS
• lettori MP3
• Telecamere digitali
• Porti periferici
• Strumenti portatili
• Moduli RF
Classificazioni ambientali e di esportazioneTPS22901YFPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
