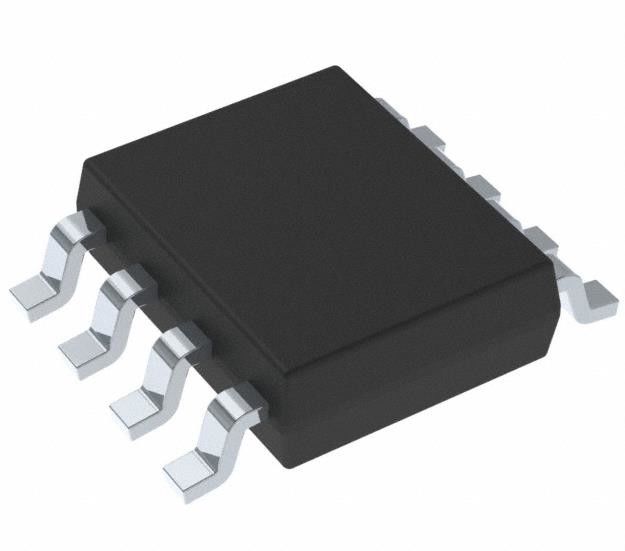

TPS5430DDA Buck Switching Regulator IC Positive Adjustable 1.221V 1 Uscita 3A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS5430DDA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Voltaggio - ingresso (min): | 5.5V |
|---|---|---|---|
| Voltaggio - Input (Max): | 36 V | Voltaggio - uscita (min/fisso): | 1.221V |
| Voltaggio - uscita (massimo): | 32.04V | Corrente - Output: | 3A |
| Frequenza - Cambiamento: | 500 kHz | Rettificatore sincrono: | - No, no. |
Descrizione di prodotto
TPS5430DDA Buck Switching Regulator IC Positive Adjustable 1.221V 1 Uscita 3A
Specificità di TPS5430DDA
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Tubo |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 5.5V |
| Voltaggio - Input (Max) | 36 V |
| Voltaggio - uscita (min/fisso) | 1.221V |
| Voltaggio - uscita (massimo) | 32.04V |
| Corrente - Output | 3A |
| Frequenza - Cambiamento | 500 kHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SO PowerPad |
| Numero del prodotto di base | TPS5430 |
Caratteristiche del TPS5430DDA
• Ampia gamma di tensione di ingresso:
TPS5430: da 5,5 a 36 V
TPS5431: da 5,5 a 23 V
• Fino a 3 A di corrente continua (4 A di picco)
• Alta efficienza fino al 95% abilitata da un interruttore MOSFET integrato da 110 mΩ
• Ampia gamma di tensione di uscita: regolabile fino a 1,22 V con precisione iniziale dell'1,5%
• La compensazione interna riduce al minimo il numero di parti esterne
• Frequenza di commutazione fissa a 500 kHz per filtri di piccole dimensioni
• Miglioramento della regolazione della linea e della risposta transitoria mediante alimentazione in avanti della tensione di ingresso
• Sistema protetto da limitazione della corrente in eccesso, protezione da sovratensione e spegnimento termico
• ¥40°C a 125°C gamma di temperatura delle giunzioni operative
• Disponibile in un piccolo pacchetto SO PowerPADTM a 8 pin
• Creare un disegno personalizzato utilizzando il TPS5430 con il WEBENCH® Power Designer
Applicazioni di TPS5430DDA
• Consumatori: set-top box, DVD, schermi LCD
• Alimentatori audio industriali e automobilistici
• caricabatterie, alimentazione LED ad alta potenza
• sistemi di alimentazione distribuita a 12 e 24 V
Classificazioni ambientali e di esportazioneTPS5430DDA
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
