UC3843BD1013TR regolatore di ritorno in volo di accelerazione
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UC3843BD1013TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Fasi di uscita: | 1 |
|---|---|---|---|
| Voltaggio - alimentazione (Vcc/Vdd): | 7.6V ~ 30V | Frequenza - Cambiamento: | Fino a 500kHz |
| Duty cycle (massimo): | 96% | Rettificatore sincrono: | - No, no. |
| Caratteristiche di controllo: | Controllo della frequenza | Temperatura di funzionamento: | 0°C ~ 70°C (TJ) |
Descrizione di prodotto
UC3843BD1013TR Boost Flyback Regulator Controller con isolamento positivo
Specificità di UC3843BD1013TR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | STMicroelettronica |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Positivo, capace di isolarsi |
| Topologia | Boost, Flyback |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 7.6V ~ 30V |
| Frequenza - Cambiamento | Fino a 500 kHz |
| Ciclo di lavoro (massimo) | 96% |
| Rettificatore sincrono | - No, no. |
| Sincronizzazione dell' orologio | - No, no. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Controllo della frequenza |
| Temperatura di funzionamento | 0°C ~ 70°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

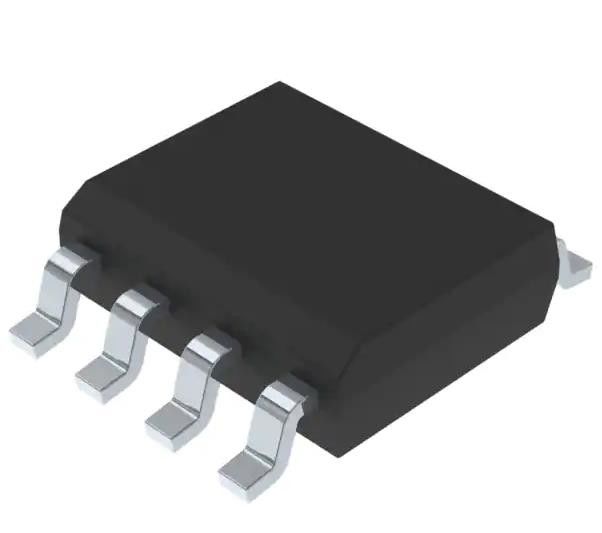

| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | UC3843 |
Caratteristiche del UC3843BD1013TR
. Oscillatore trimmato per il controllo preciso della frequenza
. Frequenza oscillatore garantita a 250 kHz
. Modo corrente OPERAZIONE a 500 kHz
- Compensazione automatizzata di inoltro
. PWM di attacco per la limitazione della corrente ciclo per ciclo
.REFERENZA TRIMMATA INTERNAMENTE CON LOCK-OUT sottovoltaggio
. uscita di polo totem ad alta corrente
- Sottovoltamento con isterismo.
. Corrente di avvio e di funzionamento bassa
Applicazioni di UC3843BD1013TR
La famiglia di circuiti integrati di controllo UC384xB fornisce le caratteristiche necessarie per implementare schemi di controllo in modalità di corrente fissa a frequenza fissa offline o DC a DC con un numero minimo di parti esterne.
Classificazioni ambientali e di esportazioneUC3843BD1013TR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
