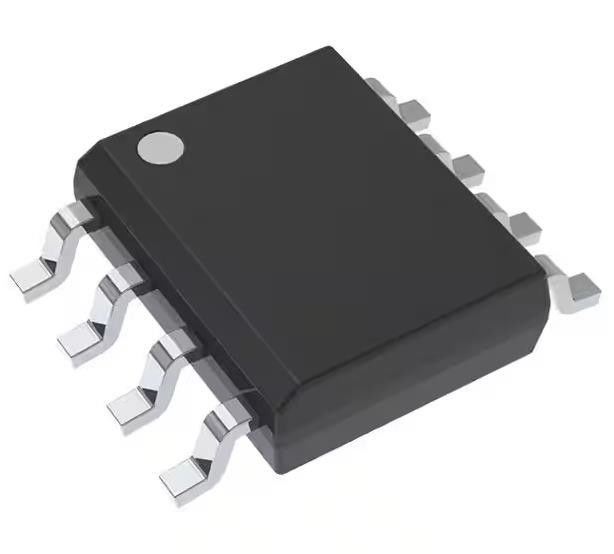

UCC37324DR circuito integrato chip low-side gate driver IC non invertente 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UCC37324DR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Lato basso | Tipo di canale: | Indipendente |
|---|---|---|---|
| Numero dei driver: | 2 | Tipo del portone: | MOSFET a canale N, canale P |
| Voltaggio - Fornitura: | 4.5V ~ 15V | Tensione di logica - VIL, VIH: | 1V, 2V |
| Corrente - uscita di punta (fonte, lavandino): | 4A, 4A | Tempo di crescita / caduta (tipo): | 20n, 15n |
Descrizione di prodotto
UCC37324DR circuito integrato chip low-side gate driver IC non invertente 8-SOIC
Specificità di UCC37324DR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione guidata | Scala bassa |
| Tipo di canale | Indipendente |
| Numero di autisti | 2 |
| Tipo di porta | MOSFET a canale N, canale P |
| Voltaggio - Fornitura | 4.5V ~ 15V |
| Voltaggio logico - VIL, VIH | 1V, 2V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 4A, 4A |
| Tipo di input | Non invertevole |
| Tempo di crescita / caduta (tipo) | 20n, 15n |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | UCC37324 |
Caratteristiche del UCC37324DR
• Architettura di uscita bi-CMOS
• ±4 A Corrente di trasmissione nella regione dell'altopiano Miller
• Corrente costante anche a bassa tensione di alimentazione
• Uscite parallele per corrente di azionamento superiore
• Disponibile nel pacchetto MSOP-PowerPADTM
• Input TTL/CMOS indipendenti dalla tensione di alimentazione
• Indicatore di identificazione standard del settore
Applicazioni di UCC37324DR
• Forniture di alimentazione in modalità switch
• Convertitori CC-CC
• Invertitori solari, controllo motore, UPS
Classificazioni ambientali e di esportazioneUCC37324DR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
