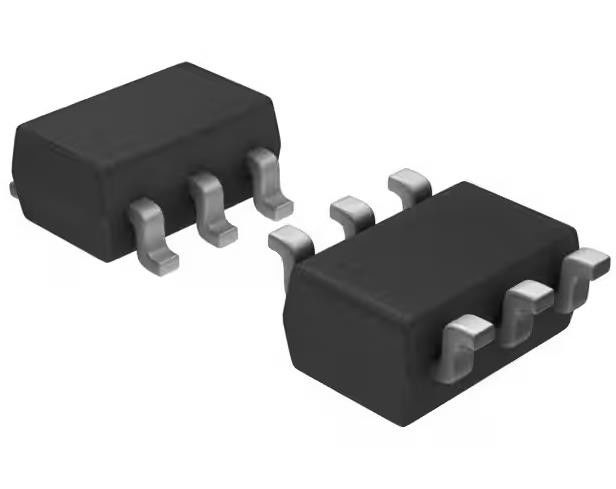

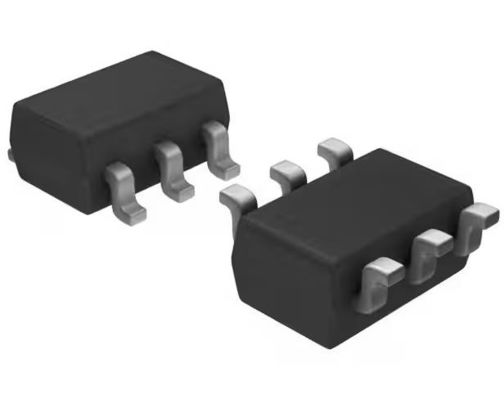

TS5A3159QDBVRQ1 1 Circuito IC Chip Switch di circuito integrato 2:1 1.3Ohm SOT-23-6
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TS5A3159QDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Circuito multiplexer/demultiplexer: | 2:01 | Numero di circuiti: | 1 |
|---|---|---|---|
| Resistenza dello Su stato (massima): | 1,3 ohm | Corrispondenza di Manica--Manica (Δ Ron): | 100mOhm |
| Tensione - rifornimento, singolo (V+): | 1,65 V ~ 5,5 V | Tempo del commutatore (tonnellata, damerino) (massimi): | 35ns, 20ns |
| -3 dB di larghezza di banda: | 100 MHz | Iniezione di carica: | 36pC |
Descrizione di prodotto
TS5A3159QDBVRQ1 1 Circuito IC Chip Switch di circuito integrato 2:1 1.3Ohm SOT-23-6
Specificità di TS5A3159QDBVRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Commutatori analogici, multiplexatori, demultiplexatori | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Circuito di commutazione | SPDT |
| Circuito multipixel/demultiplexer | 2:01 |
| Numero di circuiti | 1 |
| Resistenza in stato (massimo) | 1.3 Ohm |
| Corrispondenza canale-canale (ΔRon) | 100 mOhm |
| Voltaggio - alimentazione, singolo (V+) | 1.65V ~ 5.5V |
| Tensione - alimentazione, doppia (V±) | - |
| Tempo di commutazione (Tonne, Toff) (Max) | 35n, 20n |
| -3 dB di larghezza di banda | 100 MHz |
| Iniezione di carica | 36pC |
| Capacità del canale (CS ((off), CD ((off)) | 23pF |
| Corrente - Fuga (IS(off)) (Max) | 6nA |
| Intercettazione | -65dB @ 1MHz |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SOT-23-6 |
| Confezione del dispositivo del fornitore | SOT-23-6 |
| Numero del prodotto di base | TS5A3159 |
Caratteristiche del TS5A3159QDBVRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati:
¢ Classe di temperatura dell'apparecchio 1: ¢40°C a +125°C Intervallo di temperatura ambiente di funzionamento
¢ Classificazione ESD dell'apparecchio HBM Livello 2
Classificazione dei dispositivi CDM ESD Livello C4B
• Sostituzione specifica della trasmissione prima della produzione
• Basse resistenze in stato di accensione (1 Ω)
• Gli ingressi di controllo sono tolleranti a 5 V
• Iniezione a bassa carica
• Ottima compatibilità con la resistenza di accensione
• Deformazione armonica totale bassa
• Funzionamento a alimentazione singola da 1,65 a 5,5 V
Applicazioni di TS5A3159QDBVRQ1
• Infotainment e cluster automobilistici
• Elettronica del corpo e illuminazione
Classificazioni ambientali e di esportazioneTS5A3159QDBVRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
