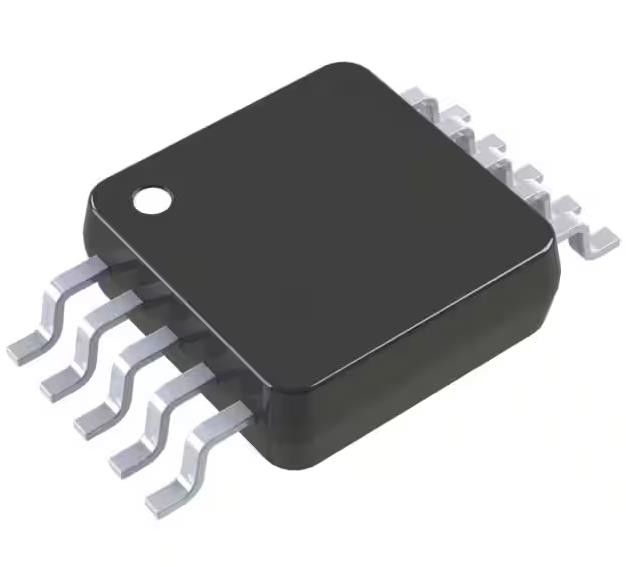

DS1390U-3+ Orologio in tempo reale (RTC) IC Orologio/Calendario SPI 10-TFSOP, 10-MSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DS1390U-3+ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | Orologio/calendario | Caratteristiche: | Alarme, anno bisestile, uscita d'onda quadrata, caricabatterie |
|---|---|---|---|
| Formato di tempo: | HH: Millimetro: Ss: hh (12/24 di ora) | Formato della data: | YY-MILLIMETRO-DD-dd |
| Fornitura di tensione: | 2.7V ~ 3.3V | Tensione - rifornimento, batteria: | 1.3V ~ 3.7V |
Descrizione di prodotto
DS1390U-3+ Real Time Clock (RTC) IC Clock/Calendar SPI 10-TFSOP, 10-MSOP
Specificità di DS1390U-3+
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Orologio/Timing | |
| Orologi in tempo reale | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Pacco | Tubo |
| Status del prodotto | Attivo |
| Tipo | Orologio/Calendario |
| Caratteristiche | Alarme, anno bisestile, uscita d'onda quadrata, caricabatterie |
| Dimensione della memoria | - |
| Formato del tempo | HH:MM:SS:hh (12/24 ore) |
| Formato della data | Codice di riferimento |
| Interfaccia | SPI |
| Voltaggio - Fornitura | 2.7V ~ 3.3V |
| Tensione - alimentazione, batteria | 1.3V ~ 3.7V |
| Corrente - cronometraggio (massimo) | 125μA @ 2,7V ~ 3,3V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-uMAX/uSOP |
| Numero del prodotto di base | DS1390 |
CaratteristichediDS1390U-3+
● L'orologio in tempo reale conta centinaia di secondi, secondi, minuti, ore, giorno, data, mese e anno con compensazione per gli anni bisestili fino al 2100
● Pin di uscita configurabile come interruzione o onda quadrata con frequenza programmabile di 32,768 kHz, 8,192 kHz, 4,096 kHz o 1 Hz (DS1390/DS1393/ DS1394 solo)
● Un'allarme per ogni ora del giorno
● Detezione e interruttore dei circuiti in caso di guasto di corrente
● Reset Output/Debounced Input (DS1391/DS1393)
● Distribuzione separata di SQW e INT (DS1392)
● Capacità di carica a goccia
● SPI supporta le modalità 0 e 2 (DS1394)
● SPI supporta le modalità 1 e 3 (DS1390/DS1391)
● Interfaccia a 3 fili (DS1392/DS1393)
● 4MHz a 3,0 V e 3,3 V
● 1MHz a 1,8 V
● Tre tensioni di funzionamento: 1,8V ±5%, 3,0V ±10% e da 2,97 a 5,5V (DS1394: 3,3V ±10%)
● Temperatura industriale: da -40°C a +85°C
● Laboratori di sottoscritti (UL) riconosciuti
Descrizioni di DS1390U-3+
● Dispositivi portatili
● Dispositivi GPS/Telematica
● Segnale di orario incorporato
● Dispositivi medici
Classificazioni ambientali ed esportazionidiDS1390U-3+
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
