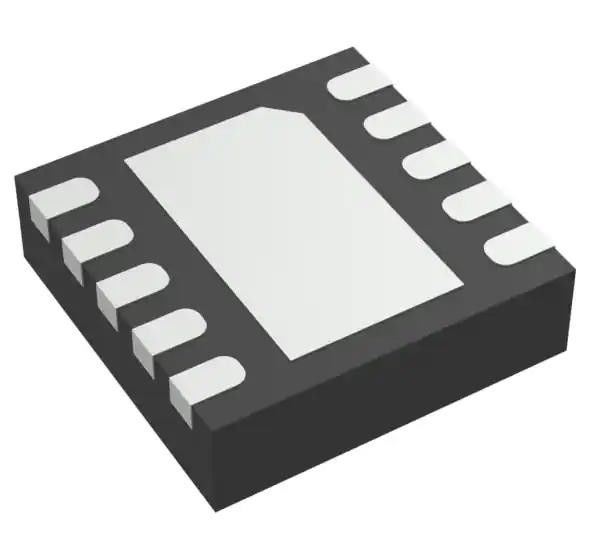

TPS63700DRCR Regulatore di commutazione Buck-Boost IC negativo regolabile -2V 360mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS63700DRCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Resistenza: | 2 kOhms | Tolleranza: | ± 0,1% |
|---|---|---|---|
| Potenza (Watt): | 0.1W, 1/10W | Composizione: | Film sottile |
| Caratteristiche: | Anti zolfo, per l'automotive AEC-Q200, resistente all'umidità | Coefficiente di temperatura: | ±25ppm/°C |
| Temperatura di funzionamento: | -55°C ~ 155°C | Confezione del dispositivo del fornitore: | 603 |
Descrizione di prodotto
TPS63700DRCR Regulatore di commutazione Buck-Boost IC negativo regolabile -2V 360mA
Specificità di TPS63700DRCR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Step-Up/Step-Down |
| Configurazione di uscita | Negativo |
| Topologia | Buck-Boost |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 2.7V |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | -2V |
| Voltaggio - uscita (massimo) | -15V |
| Corrente - Output | 360 mA |
| Frequenza - Cambiamento | 1.38MHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-VFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 10-VSON (3x3) |
| Numero del prodotto di base | TPS63700 |
CaratteristichediTPS63700DRCR
* Voltaggio di uscita regolabile fino a -15 V
* Intervallo di tensione di ingresso da 2,7 V a 5,5 V
* Fino a 360 mA di corrente di uscita
* Limite di corrente tipica di interruttore da 1000 mA
* Efficienza fino all' 84%
* Tipico funzionamento PWMO a frequenza fissa da 1,4 MHz
* Disattivazione termica
* Protezione da sovratensione di uscita tipica a 19 V
* Corrente di spegnimento di 1,5 pA
* Piccolo pacchetto SON-10 da 3 mm x 3 mm (DRC)
DescrizionidiTPS63700DRCR
* Fornitura di tensione negativa generica
* Display OLED di piccole e medie dimensioni
* Fornitura di bias
Classificazioni ambientali ed esportazionidiTPS63700DRCR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
