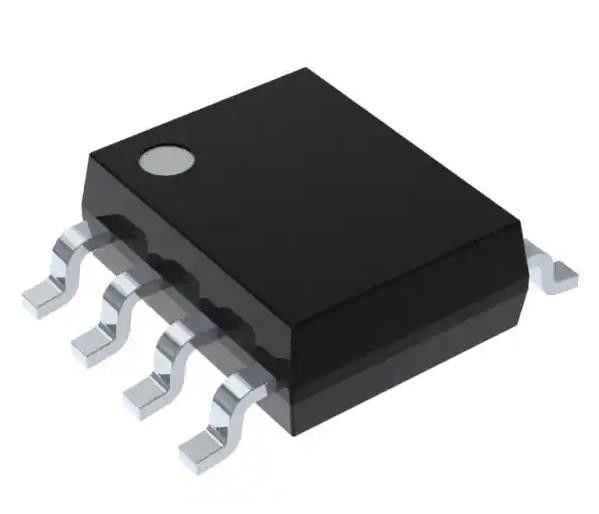

MAX942CSA+ Comparatore per uso generale CMOS Push-Pull TTL 8-SOIC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MAX942CSA+ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di elementi: | 2 | Tipo di uscita: | CMOS, in opposizione, TTL |
|---|---|---|---|
| Tensione - rifornimento, singolo/doppio (±): | 2.7V ~ 5.5V | Tensione - contrappeso dell'input (massimo): | 2mV @ 5,5V |
| Corrente - polarizzazione introdotta (massima): | 0.15µA @ 5.5V | Corrente - Quiescent (Max): | 600µA |
| CMRR,PSRRRR (tipo): | 81.94dB CMRR, 81.94dB PSRR | Ritardo di propagazione (massimo): | 80ns |
Descrizione di prodotto
MAX942CSA+ Comparator General Purpose CMOS Push-Pull TTL 8-SOIC
Specificità di MAX942CSA+
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Comparatori | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Pacco | Tubo |
| Status del prodotto | Attivo |
| Tipo | Scopo generale |
| Numero di elementi | 2 |
| Tipo di uscita | CMOS, Push-Pull, TTL |
| Tensione - alimentazione, singola/doppia (±) | 2.7V ~ 5.5V |
| Voltaggio - Offset di ingresso (Max) | 2mV @ 5,5V |
| Corrente - Bias di ingresso (Max) | 0.15μA @ 5.5V |
| Corrente - uscita (tipo) | - |
| Corrente - Quiescent (Max) | 600 μA |
| CMRR, PSRR (tipo) | 81.94 dB CMRR, 81.94 dB PSRR |
| Ritardo di propagazione (massimo) | 80 ns |
| Isteresi | - |
| Temperatura di funzionamento | 0°C ~ 70°C |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | MAX942 |
CaratteristichediMAX942CSA+
● Disponibile nel pacchetto μMAX
● Ottimizzato per applicazioni a 3 e 5 V (funzionamento fino a 2,7 V)
● Rapido ritardo di propagazione di 80ns (5mV Overdrive)
● Intervallo di tensione di ingresso tra rotaie
● bassa corrente di alimentazione di 350 μA per comparatore
● bassa tensione offset di 1 mV
● Isteresi interna per la commutazione pulita
● Uscite Swing 200mV di Power Rails
● Fonti di uscita compatibili CMOS/TTL
● Chiusura di uscita (solo MAX941)
● Funzione di spegnimento (solo MAX941)
DescrizionidiMAX942CSA+
● Sistemi 3V/5V
● Sistemi a batteria
● Detettori/discriminatori di soglia
● Ricevitori di linea
● Detettori di passaggio zero
● Circuiti di campionamento
Classificazioni ambientali ed esportazionidiMAX942CSA+
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
