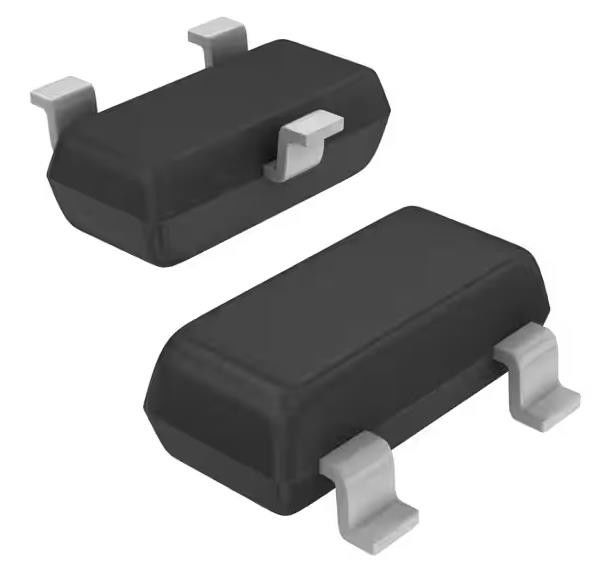

SZMMBZ18VALT1G 25V Morsetto 1.6A Ipp TV Diodo A montaggio superficiale SOT-23-3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SZMMBZ18VALT1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Canali unidirezionali: | 2 | Tensione - Standoff inverso (tipico): | 14.5V |
|---|---|---|---|
| Tensione - Guasto (Min): | 17.1V | Tensione - premere (massima) @ Ipp: | 25 V |
| Corrente - Impulso di picco (10/1000µs): | 1.6A | Potenza - Impulso di picco: | 40 W |
| Applicazioni: | Autoveicoli | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
Descrizione di prodotto
SZMMBZ18VALT1G 25V Clamp 1.6A Ipp Tvs Diode Surface Mount SOT-23-3
Specificità di SZMMBZ18VALT1G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | semi |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali unidirezionali | 2 |
| Voltaggio - blocco inverso (tipo) | 14.5V |
| Voltaggio - rottura (min) | 17.1V |
| Voltaggio - Chiusura (Max) @ Ipp | 25 V |
| Corrente - Impulso di picco (10/1000μs) | 1.6A |
| Potenza - Pulso di picco | 40 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 (TO-236) |
| Numero del prodotto di base | SZMMBZ18 |
CaratteristichediSZMMBZ18VALT1G
• Il pacchetto SOT-23 consente due configurazioni unidirezionali separate o una configurazione bidirezionale singola
• Intervallo di tensione di rottura standard di Zener − 5,6 V a 47 V
• Potenza di picco − 24 o 40 W @ 1,0 ms (unidirezionale), per Figura 6
• Rating ESD:
− Classe 3B (> 16 kV) per modello del corpo umano
- Classe C (> 400 V) per modello di macchina
• Classificazione ESD di IEC61000-4-2 Livello 4, ±30 kV Scarica di contatto
• tensione di fissaggio massima @ corrente di impulso di picco
• Basse perdite < 5,0 A
• Indice di infiammabilità UL 94 V−0
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Questi dispositivi sono privi di Pb− e sono conformi alla RoHS
DescrizionidiSZMMBZ18VALT1G
Questi due diodi monolitici di silicio Zener sono progettati per applicazioni che richiedono una capacità di protezione da sovratensioni transitorie.
Classificazioni ambientali ed esportazionidiSZMMBZ18VALT1G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
