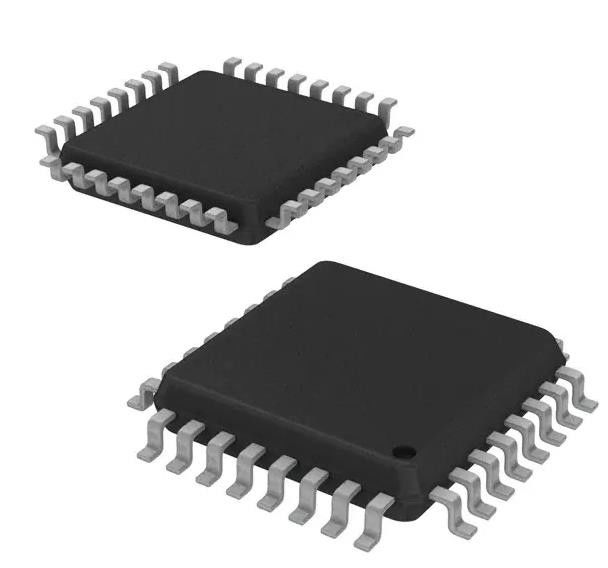

ADM1068ASTZ Supervisore di chip di circuito integrato programmabile 8 canali 32-LQFP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADM1068ASTZ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | Sequenziatore | Numero dei controlli di tensione: | 8 |
|---|---|---|---|
| Tensione - soglia: | 8 Combinazioni di soglie selezionabili | Prodotto: | Programmabile |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Tipo di montaggio: | Montaggio superficiale |
Descrizione di prodotto
ADM1068ASTZ Supervisore di chip di circuito integrato programmabile 8 canali 32-LQFP
Specificità di ADM1068ASTZ
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Supervisori | |
| Mfr | Analog Devices Inc. |
| Serie | Super Sequencer® |
| Pacco | Scaffale |
| Tipo | Sequenziatore |
| Numero di tensioni monitorate | 8 |
| Voltaggio - soglia | 8 Combinazioni di soglie selezionabili |
| Prodotto | Programmabile |
| Ripristinare | - |
| Ripristinare il timeout | - |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 32-LQFP |
| Confezione del dispositivo del fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | ADM1068 |
CaratteristichediADM1068ASTZ
* Soluzione completa di supervisione e sequenziamento per fino a 8 forniture
* 8 rivelatori di guasti di alimentazione consentono la sorveglianza delle alimentazioni con una precisione < 0,5% a tutte le tensioni a 25°C < 1,0% di precisione a tutte le tensioni e temperature
* 4 attenuatori di ingresso selezionabili consentono la sorveglianza delle forniture a 14,4 V su VH 6 V su VP1 a VP3 (VPx)
* 4 ingressi a doppia funzione, da VX1 a VX4 (VXx)
- Input ad alta impedenza per alimentare il rilevatore di guasti con soglie comprese tra 0,573 V e 1,375 V
* 8 uscite di driver programmabili, da PDO1 a PDO8 (PDOx)
- Collettore aperto con uscita di spinta/scintilla esterna, azionato su VDDCAP o VPx
- Collettore aperto con debole pull-up a VDDCAP o VPx
* Il motore di sequenziamento (SE) implementa il controllo della macchina di stato di
* Prodotti DOP
- Modifiche di stato a seconda degli eventi di input
- Consente un controllo complesso delle tavole
- Controllo della sequenza di accensione e spegnimento
- Gestione degli eventi di errore
- Interrompere la generazione su avvertimento
- La funzione di vigilanza può essere integrata nella SE
- programma di controllo del software di sequenziamento tramite SMBus
* Dispositivo alimentato dal massimo di VPx, VH per una maggiore ridondanza
* EEPROM utente: 256 byte
* Interfaccia bus a due fili standard del settore (SMBus)
* DOP garantito basso con VH, VPx = 1,2 V
* Disponibile in LQFP da 32 piombo 7 mm × 7 mm
DescrizionidiADM1068ASTZ
* Sistemi di ufficio centrale
* Server/router
* schede di linea del sistema multivoltage
* Sequenziamento dell'alimentazione DSP/FPGA
* Prova in circuito di forniture a margine
Classificazioni ambientali ed esportazionidiADM1068ASTZ
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
