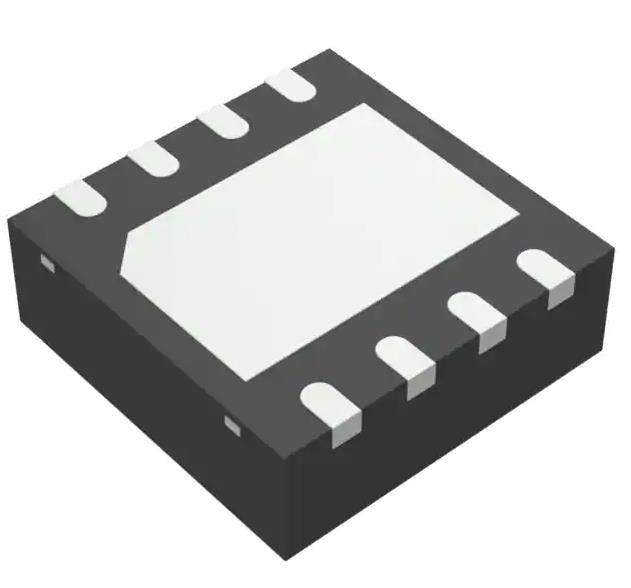

TPS28225TDRBRQ1 Trigger di porta a mezzo ponte IC non invertente 8-SON (3x3)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS28225TDRBRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo dell'amplificatore: | Senso corrente | Numero di circuiti: | 1 |
|---|---|---|---|
| Tipo di uscita: | Singolo | Tasso di risposta: | 0.4V/µs |
| Prodotto di banda di guadagno: | 80 kHz | Corrente - polarizzazione introdotta: | µA 28 |
| Tensione - contrappeso introdotto: | µV 5 | Corrente - Fornitura: | 65µA |
Descrizione di prodotto
TPS28225TDRBRQ1 Trigger di porta a mezzo ponte IC non invertente 8-SON (3x3)
Specificità di TPS28225TDRBRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione guidata | Mezzo-ponte |
| Tipo di canale | Sincrono |
| Numero di autisti | 2 |
| Tipo di porta | MOSFET a canale N |
| Voltaggio - Fornitura | 4.5V ~ 8.8V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.1V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 2A, 2A |
| Tipo di input | Non invertevole |
| Voltaggio laterale elevato - Max (Bootstrap) | 33 V |
| Tempo di crescita / caduta (tipo) | 10n, 10n |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-VDFN Pad esposto |
| Confezione del dispositivo del fornitore | 8-SON (3x3) |
| Numero del prodotto di base | TPS28225 |
CaratteristichediTPS28225TDRBRQ1
• Qualificato per applicazioni automobilistiche
• Alimenta due MOSFET a canale N con tempo morto adattivo di 14 ns
• Voltaggio dell'azionamento a grande portata: da 4,5 V a 8,8 V con migliore efficienza da 7 V a 8 V
• Voltaggio di ingresso del treno del sistema di potenza ampia: 3 V fino a 27 V
• Segnali PWM ad ingresso ampio: amplitudine da 2 a 13,2 V
• in grado di guidare MOSFET con corrente ≥ 40 A per fase
• Funzionamento ad alta frequenza: ritardo di propagazione di 14 ns e tempo di risalita o caduta di 10 ns consentono FSW fino a 2 MHz
• in grado di propagare impulsi PWM di ingresso < 30 ns
• La resistenza di accensione del conduttore a basso livello (0,4 Ω) impedisce la corrente di scatto correlata a dV/dT
• Input PWM a tre stati per spegnimento dello stadio di alimentazione
• Risparmio di spazio abilitare (input) e abilitare (output) segnali sullo stesso pin
• spegnimento termico
• Protezione UVLO
• Diodo interno
• SOIC-8 economico e pacchetti VSON-8 di 3 mm × 3 mm potenziati termicamente
• Sostituzione ad alte prestazioni dei popolari driver di ingresso a tre stati
DescrizionidiTPS28225TDRBRQ1
• convertitori DC-DC multifase con controllo analogico o digitale
• Rettifica sincrona per punti di carico isolati
• Trasmettitore di ricarica wireless
Classificazioni ambientali ed esportazionidiTPS28225TDRBRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
