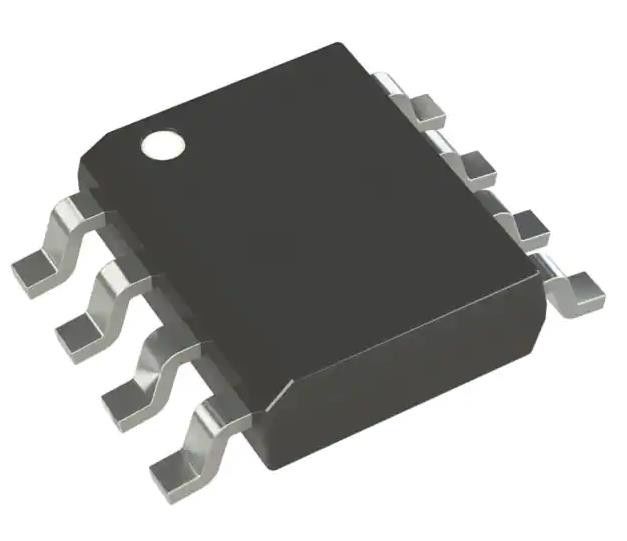

MCP1407T-E/SN Codice di comando del chip del circuito integrato basso-laterale del gate non invertente 8-SOIC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MCP1407T-E/SN |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Lato basso | Tipo di canale: | Non sposato |
|---|---|---|---|
| Numero dei driver: | 1 | Tipo del portone: | IGBT, MOSFET a canale N, canale P |
| Voltaggio - Fornitura: | 4.5V ~ 18V | Tensione di logica - VIL, VIH: | 0,8 V, 2,4 V |
| Corrente - uscita di punta (fonte, lavandino): | 6A, 6A | Tipo di input: | Non inversione |
Descrizione di prodotto
MCP1407T-E/SN Codice di comando del chip del circuito integrato basso-laterale del gate non invertente 8-SOIC
Specificità di MCP1407T-E/SN
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Tecnologia dei microchip |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione guidata | Scala bassa |
| Tipo di canale | Non sposato |
| Numero di autisti | 1 |
| Tipo di porta | IGBT, MOSFET a canale N, canale P |
| Voltaggio - Fornitura | 4.5V ~ 18V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.4V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 6A, 6A |
| Tipo di input | Non invertevole |
| Tempo di crescita / caduta (tipo) | 20 anni, 20 anni |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | MCP1407 |
CaratteristichediMCP1407T-E/SN
• Corrente di uscita di picco elevata: 6,0 A (tipico)
• Corrente di scatto/cross-conduzione bassa nella fase di uscita
• Ampia gamma di funzionamento della tensione di alimentazione:
- da 4,5 a 18 V
• Capacità di azionamento a carico elevato:
- 2500 pF in 20 ns
- 6800 pF in 40 ns
• Brevi tempi di ritardo: 40 ns (tipico)
• Tempi di crescita/cadute abbinati
• Corrente di alimentazione bassa:
- Con Logic 1 Input 130 μA (tipica)
- Con Logic ¥0 ¥ Input ¥ 35 μA (tipico)
• Protezione di chiusura: resisterà alla corrente inversa di 1,5A
• L' ingresso logico resisterà a oscillazioni negative fino a 5V
• Pin compatibile con i dispositivi TC4420/TC4429
• Pacchetti SOIC, PDIP e DFN a 8 pin da 6 x 5 mm che consentono di risparmiare spazio
DescrizionidiMCP1407T-E/SN
• Forniture di alimentazione in modalità switch
• Azionamento del trasformatore d'impulso
• Conduttori di linea
• Motore e solenoide
Classificazioni ambientali ed esportazionidiMCP1407T-E/SN
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
