LTC3887EUJ-1#TRPBF regolatore di uscita positiva step-down I2C DC controller IC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LTC3887EUJ-1#TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | NPN, PNP | Corrente - collettore (CI) (massimo): | 150 MA |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 50V | Saturazione di Vce (massima) @ Ib, CI: | 400mV @ 5mA, 50mA / 500mV @ 5mA, 50mA |
| Corrente - taglio del collettore (massimo): | 100nA (ICBO) | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 120 @ 1mA, 6V |
| Potenza - Max: | 150mW | Frequenza - transizione: | 180 MHz, 140 MHz |
Descrizione di prodotto
LTC3887EUJ-1#TRPBF regolatore di uscita positiva step-down I2C DC controller IC
Specificità di LTC3887EUJ-1#TRPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Analog Devices Inc. |
| Serie | PolyPhase® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Numero di uscite | 2 |
| Fasi di produzione | 2 |
| Voltaggio - alimentazione (Vcc/Vdd) | 4.5V ~ 24V |
| Frequenza - Cambiamento | 250 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | - |
| Rettificatore sincrono | - Sì, sì. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | I2C, PMBus |
| Caratteristiche di controllo | Abilitazione, controllo frequenza, controllo fase |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

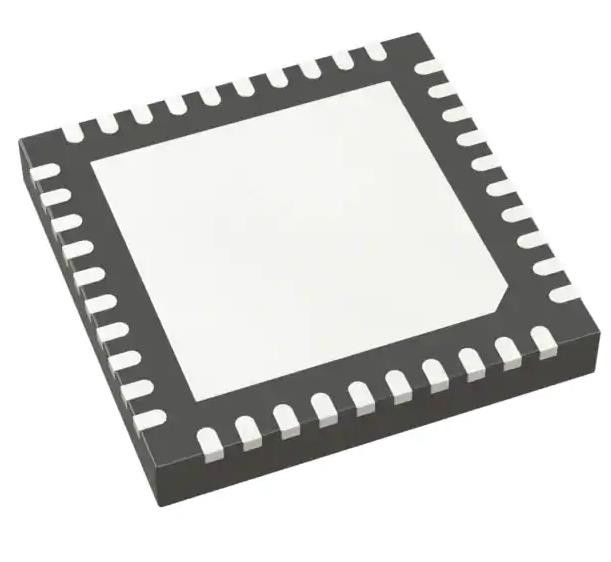

| Confezione / Cassa | 40-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 40-QFN (6x6) |
| Numero del prodotto di base | LTC3887 |
CaratteristichediLTC3887EUJ-1#TRPBF
* Interfaccia seriale PMBus/I2C
* La lettura di telemetria include VIN, IIN, VOUT, IOUT, temperatura, ciclo di servizio e guasti
* Programmabile tensione, limite di corrente, Digital Soft-Start/Stop, sequenziamento, margine, OV/UV e sincronizzazione di frequenza (250kHz a 1MHz)
* ± 0,5% di precisione della tensione di uscita rispetto alla temperatura
* ADC a 16 bit integrato
* Intervallo VOUT: da 0,5 a 5,5 V (VOUT0, VOUT1)
* EEPROM interno e registrazione dei guasti con ECC
* driver di porta MOSFET a canale N integrati (LTC3887)
* Minimo on-time 45ns
* Largo intervallo VIN: da 4,5 a 24 V
* Loop di controllo in modalità corrente analogica
* Sensore differenziale remoto per applicazioni PolyPhase®
* Accurata condivisione di corrente polifase fino a sei fasi
* Disponibile in un pacchetto QFN da 40 pin (6 mm × 6 mm)
* AEC-Q100 Qualificato per applicazioni automobilistiche
DescrizionidiLTC3887EUJ-1#TRPBF
* Sistemi elettrici distribuiti ad alta corrente
* Telecomunicazioni, datacom e sistemi di archiviazione
* Regolamentazione energetica intelligente ed efficiente
Classificazioni ambientali ed esportazionidiLTC3887EUJ-1#TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
