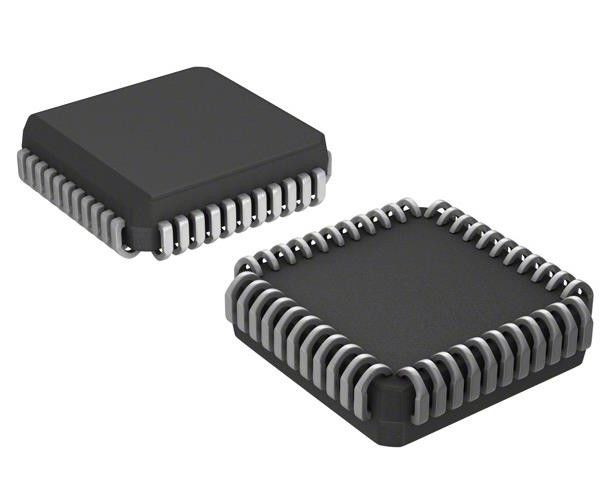

ATF1500A-10JU chip di circuito integrato IC CPLD 32MC 10NS 44PLCC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATF1500A-10JU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Resistenza: | 100,7 kOhms | Tolleranza: | ± 0,1% |
|---|---|---|---|
| Potenza (Watt): | 0.1W, 1/10W | Composizione: | A film metallico |
| Coefficiente di temperatura: | ±25ppm/°C | Temperatura di funzionamento: | -55°C ~ 155°C |
| Numero di terminazioni: | 2 | Dimensione: | 0,063" di lunghezza x 0,031" di larghezza (1,60 mm x 0,80 mm) |
Descrizione di prodotto
ATF1500A-10JU chip di circuito integrato IC CPLD 32MC 10NS 44PLCC
Specificità di ATF1500A-10JU
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| CPLD (dispositivi logici programmabili complessi) | |
| Mfr | Tecnologia dei microchip |
| Serie | ATF15xx |
| Pacco | Tubo |
| Tipo programmabile | In sistema programmabile (min 100 cicli di programmazione/cancellazione) |
| Tempo di ritardo tpd(1) Max | 10 ns |
| Fornitura di tensione - interna | 4.5V ~ 5.5V |
| Numero di macrocelle | 32 |
| Numero di I/O | 32 |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 44-LCC (J-Lead) |
| Confezione del dispositivo del fornitore | 44-PLCC (16.6x16.6) |
| Numero del prodotto di base | ATF1500 |
CaratteristichediATF1500A-10JU
• Dispositivo logico programmabile complesso ad alta densità e alte prestazioni, cancellabile elettricamente
CPLD a 44 pin, 32 I/O
¢ 7,5 ns Ritardo massimo pin-to-pin
¢ Funzionamento registrato fino a 125 MHz
Array logico di input e feedback completamente connesso
¢ Compatibilità con il software e l'hardware ATF1500/L
• Macrocella logica flessibile
️ Flip-flops configurabili D/T/Latch
Signali di controllo del registro globale e individuale
¢ Abilitare l'output globale e individuale
¢ Tasso di svolta programmabile dell'output
• Caratteristiche avanzate di gestione dell'energia
¢ Standby automatico 3 mA (ATF1500AL)
¢ modalità di attesa a 10 mA a comando a pin
Input e I/O del pin-keeper programmabili
• Disponibile in vari intervalli di temperatura commerciali e industriali
• Disponibile nei pacchetti PLCC e TQFP da 44 capi
• Tecnologia Flash avanzata
Testato al 100%
Completamente riprogrammabile
100 cicli di programmazione/cancellazione
Ritenuta dei dati per 20 anni
Protezione ESD 2000V
Immunità da chiusura 200 mA
• Supportato da strumenti di terze parti popolari
• Funzione di fusibile di sicurezza
• Compatibile con i dispositivi più utilizzati
• Opzioni di pacchetto verde (Pb/Halide-fee/RoHS Compliant)
DescrizionidiRN73H1JTTD1072B25
L'ATF1500A è un PLD complesso ad alte prestazioni e alta densità.
Classificazioni ambientali ed esportazionidiATF1500A-10JU
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
