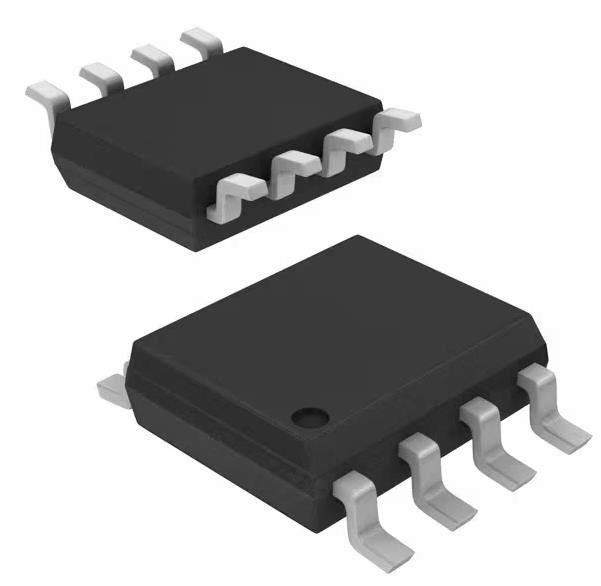

HCPL-063L-500E Optoisolatore 15MBd Collettore aperto Schottky Clamped 3750Vrms 10kV/μs
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | HCPL-063L-500E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 2 | Input - lato 1/Side 2: | 2/0 |
|---|---|---|---|
| Tensione - isolamento: | 3750Vrms | Immunità transitoria di modo comune (min): | 10kV/µs |
| Tipo di uscita: | Il collettore aperto, Schottky ha premuto | Corrente - uscita/Manica: | 50 mA |
| Tasso di dati: | 15MBd | TpLH/tpHL di ritardo di propagazione (massimo): | 75ns, 75ns |
Descrizione di prodotto
HCPL-063L-500E Optoisolatore 15MBd Collettore aperto Schottky Clamped 3750Vrms 10kV/μs
Specificità di HCPL-063L-500E
| TIPO | Descrizione |
| Categoria | Isolatori |
| Altri apparecchi per la produzione di energia elettrica | |
| Optoisolatori di uscita logica | |
| Mfr | Broadcom Limited |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Numero di canali | 2 |
| Input - Lato 1/Lato 2 | 2/0 |
| Tensione - Isolamento | 3750Vrms |
| Immunità transitoria in modalità comune (min) | 10 kV/μs |
| Tipo di input | DC |
| Tipo di uscita | Collettore aperto, Schottky stretta |
| Corrente - uscita / canale | 50 mA |
| Tasso di dati | 15 MBd |
| Ritardo di propagazione tpLH / tpHL (Max) | 75n, 75n |
| Tempo di crescita / caduta (tipo) | 24n, 10n |
| Tensione - in avanti (Vf) (tipo) | 1.5V |
| Corrente - corrente continua in avanti (se) (massimo) | 15 mA |
| Voltaggio - Fornitura | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SO Alto |
| Numero del prodotto di base | HCPL-063 |
CaratteristichediHCPL-063L-500E
* 3,3 V/5 V di doppia tensione di alimentazione
* Basso consumo energetico
* 15 kV/μs minimo di rifiuto in modalità comune (CMR) a VCM = 1000V
* Alta velocità: 15 MBd tipica
* Compatibile con LVTTL/LVCMOS
* Capacità di corrente di ingresso bassa: 5 mA
* Performance garantita di corrente alternata e continua a temperatura: ¥40°C a +85°C
* Disponibile in DIP a 8 pin, SOIC-8
* Importazione probabile (solo prodotti monocanali)
* Omologazioni di sicurezza: UL, CSA, IEC/EN/DIN EN 60747-5-5
DescrizionidiHCPL-063L-500E
* Ricevitore di linea isolato
* Interfacce computer-periferiche
* Interfacce del sistema microprocessore
* Isolamento digitale per la conversione A/D, D/A
* Spostare l'alimentazione
* Isolamento di ingresso/uscita dello strumento
* Eliminazione del circuito di terra
* Sostituzione del trasformatore d'impulso
* Autobus da campo
Classificazioni ambientali ed esportazionidiHCPL-063L-500E
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
