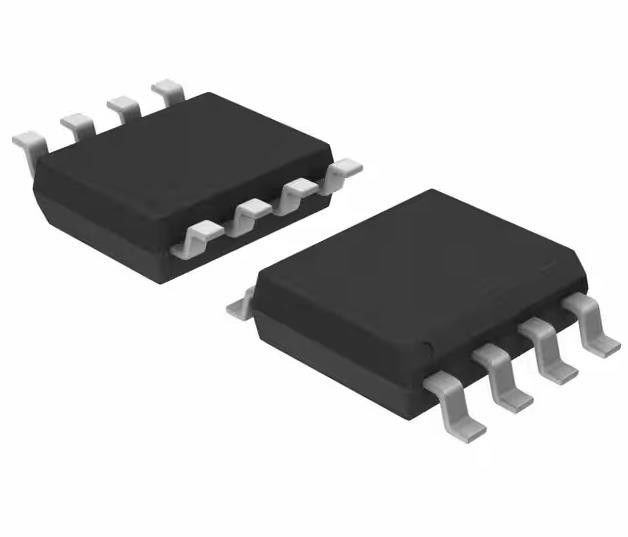

MIC4224YM Low-Side Gate Integrated Circuit Chip Driver IC Non-Inverter 8-SOIC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MIC4224YM |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Lato basso | Tipo di canale: | Indipendente |
|---|---|---|---|
| Numero dei driver: | 2 | Tipo del portone: | MOSFET di N-Manica |
| Voltaggio - Fornitura: | 4.5V ~ 18V | Tensione di logica - VIL, VIH: | 0,8 V, 2,4 V |
| Corrente - uscita di punta (fonte, lavandino): | 4A, 4A | Tempo di crescita / caduta (tipo): | 15ns, 15ns |
Descrizione di prodotto
MIC4224YM Low-Side Gate Integrated Circuit Chip Driver IC Non-Inverter 8-SOIC
Specificità di MIC4224YM
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Tecnologia dei microchip |
| Serie | - |
| Pacco | Tubo |
| Configurazione guidata | Scala bassa |
| Tipo di canale | Indipendente |
| Numero di autisti | 2 |
| Tipo di porta | MOSFET a canale N |
| Voltaggio - Fornitura | 4.5V ~ 18V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.4V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 4A, 4A |
| Tipo di input | Non invertevole |
| Tempo di crescita / caduta (tipo) | 15n, 15n |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | MIC4224 |
CaratteristichediMIC4224YM
• intervallo di funzionamento della tensione di alimentazione da 4,5 a 18 V
• Corrente di sorgente/sink di picco elevata
± 3A a VDD = 8V
′ ± 4A a VDD = 12V
• 15ns/15ns tempi di risalita e caduta con carico di 2000pF
• ritardo di propagazione dell'ingresso di 25ns/35ns (risco/basso)
• 20ns/45ns (Rising/Falling) consentono un ritardo di propagazione
• Abilitazione degli ingressi di alto driver attivo con pull-up di 100 kΩ
• CMOS e input logici TTL e consentono soglie indipendenti dalla tensione di alimentazione
• Protezione dell'ingresso del conducente fino a -5V a -40mA
• Fonte di uscita Protezione di chiusura a corrente inversa > 500 mA
• Standard di settore con due opzioni di pacchetti
L'indicatore di emissione deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio.
¢ SOIC a 8 pin (θJA = 120°C/W)
• Disponibile in doppia inversione (MIC4223), doppia non inversione (MIC4224) e complementare (MIC4225)
• doppia uscita per canali paralleli
• intervallo di temperatura delle giunzioni di funzionamento da -40°C a +125°C
DescrizionidiMIC4224YM
• Switching MOSFET ad alta efficienza
• Forniture di alimentazione in modalità switch
• convertitori di corrente continua a corrente continua
• Motori e elettrodi
• Guidatori di orologi e linee
• Rettificatori sincroni
• Azionamento del trasformatore d'impulso
• Amplificatori di commutazione di classe D
Classificazioni ambientali ed esportazionidiMIC4224YM
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
