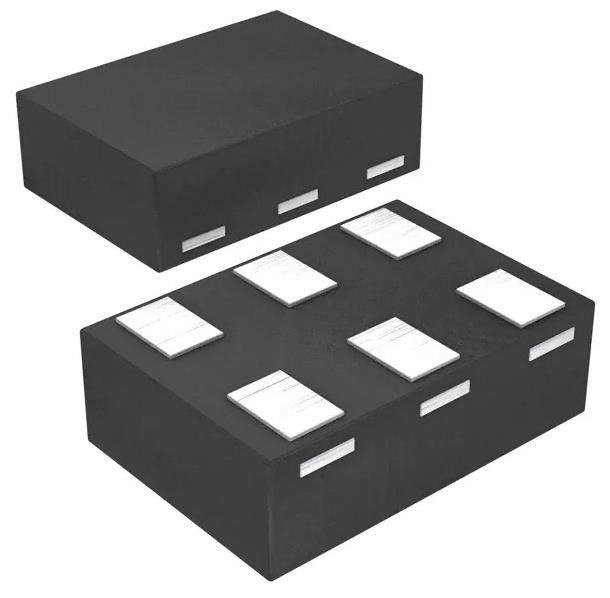

TPS62235DRYR Buck Switching Regulator IC positivo fisso 1.2V 1 uscita 500mA 6-UFDFN
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS62235DRYR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 2,05 V | Voltaggio - Input (Max): | 6V |
| Voltaggio - uscita (min/fisso): | 1.2V | Corrente - Output: | 500 mA |
| Frequenza - Cambiamento: | 2MHz | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
Descrizione di prodotto
TPS62235DRYR Buck Switching Regulator IC positivo fisso 1.2V 1 uscita 500mA 6-UFDFN
Specificità di TPS62235DRYR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Fissato |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 2.05V |
| Voltaggio - Input (Max) | 6V |
| Voltaggio - uscita (min/fisso) | 1.2V |
| Voltaggio - uscita (massimo) | - |
| Corrente - Output | 500 mA |
| Frequenza - Cambiamento | 2MHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 6-UFDFN |
| Confezione del dispositivo del fornitore | 6-SON (1.45x1) |
| Numero del prodotto di base | TPS62235 |
CaratteristichediTPS62235DRYR
• Frequenza di commutazione 2 MHz / 3 MHz
• Efficienza fino al 94%
• Corrente di uscita massima fino a 500 mA
• Temperatura di funzionamento della giunzione da 40°C a 125°C
• PSRR elevato (fino a 90 dB)
• Componenti di filtro di uscita esterna di piccole dimensioni 1 μH e 4,7 μF
• VIN da 2,05 V a 6 V
• Modalità ottimizzata di risparmio di energia per bassa tensione di uscita
• Funzionamento in modalità PWM forzata
• Corrente quiescente di tipo 22-μA
• Ciclo di lavoro al 100% per il minor abbandono
• Piccolo pacchetto USON da 1 mm × 1,5 mm × 0, 6 mm
• Dimensione minima della soluzione di 12 mm2
• Supporta 0,6 mm di altezza massima della soluzione
DescrizionidiTPS62235DRYR
• Sostituzione di LDO
• Audio portatile, supporti portatili
• Wireless a bassa potenza
• Fornitura di alimentazione di base DSP a bassa potenza
• Telecamere digitali
Classificazioni ambientali ed esportazionidiTPS62235DRYR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
