TXB0104QPWRQ1 Traduttore di livello di tensione bidirezionale 1 circuito 4 canale 100Mbps
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TXB0104QPWRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Canali per circuito: | 4 |
|---|---|---|---|
| Tensione - VCCA: | 1,2 V ~ 3,6 V | Tensione - VCCB: | 1,65 V ~ 5,5 V |
| Tipo di uscita: | Tri-stato, non invertito | Tasso di dati: | 100Mbps |
| Temperatura di funzionamento: | -40°C ~ 125°C (TA) | Tipo di canale: | Bi-direzionale |
Descrizione di prodotto
TXB0104QPWRQ1 Traduttore di livello di tensione bidirezionale 1 circuito 4 canale 100Mbps
Specificità di TXB0104QPWRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Traduttori, mutatori di livello | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di traduttore | Livello di tensione |
| Tipo di canale | Bi-direzionale |
| Numero di circuiti | 1 |
| Canali per circuito | 4 |
| Tensione - VCCA | 1.2 V ~ 3.6 V |
| Voltaggio - VCCB | 10,65 V ~ 5,5 V |
| Segnale di ingresso | - |
| Segnale di uscita | - |
| Tipo di uscita | Tri-State, non invertito |
| Tasso di dati | 100 Mbps |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Caratteristiche | Sensore di direzione automatica |
| Tipo di montaggio | Montaggio superficiale |

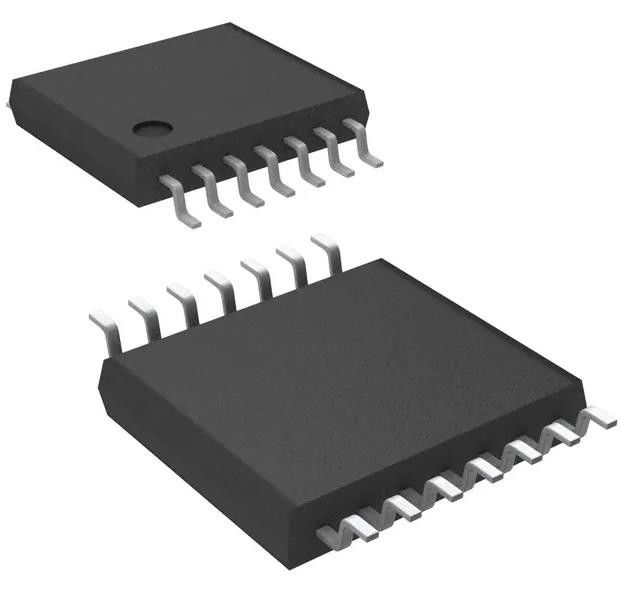

| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Numero del prodotto di base | TXB0104 |
CaratteristichediTXB0104QPWRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati
¢ Classe di temperatura dell'apparecchio 1: ¢40°C a +125°C Intervallo di temperatura ambiente di funzionamento
• 1,2 V a 3,6 V sulla porta A e 1,65 V a 5,5 V sulla porta B (VCCA ≤ VCCB)
• Caratteristica di isolamento VCC Se uno degli ingressi VCC è a GND, tutte le uscite sono allo stato ad alta impedenza
• Circuito di ingresso OE riferito a VCCA
• Ioff supporta il funzionamento in modalità di disattivazione parziale
• Performance di chiusura superiore a 100 mA per JESD 78, classe II
• La protezione ESD supera la JESD 22
Un porto
• ±2500-V Modello del corpo umano (A114-B)
• Modello di dispositivo carico a ±1000 V (C101)
Port B
• Modello del corpo umano a ±15000-V (A114-B)
• Modello di dispositivo carico a ±1000 V (C101)
DescrizionidiTXB0104QPWRQ1
• Infotainment per l'automobile
• Sistema avanzato di assistenza alla guida (ADAS)
• Telematica
Classificazioni ambientali ed esportazionidiTXB0104QPWRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
