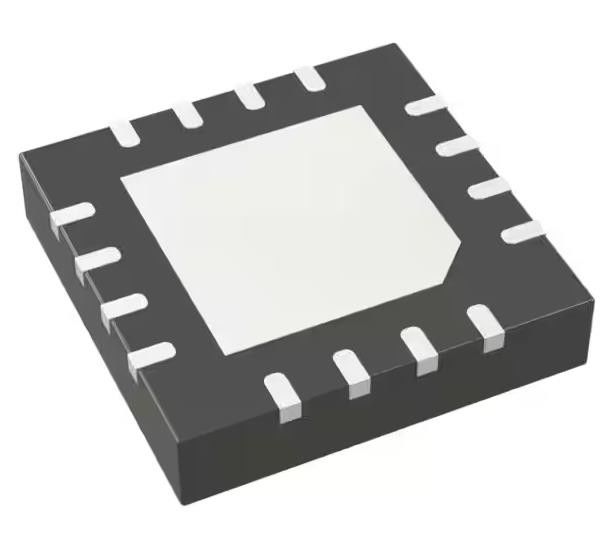

ADG658YCPZ 1 circuito IC Switch 8:1 75Ohm 16-LFCSP-VQ (4x4)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADG658YCPZ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Circuito multiplexer/demultiplexer: | 8:01 | Numero di circuiti: | 1 |
|---|---|---|---|
| Resistenza dello Su stato (massima): | 75Ohm | Corrispondenza di Manica--Manica (Δ Ron): | 1,3 ohm |
| Tensione - rifornimento, singolo (V+): | 2V ~ 12V | Tensione - rifornimento, doppio (V±): | ±2V ~ 6V |
Descrizione di prodotto
ADG658YCPZ 1 circuito IC Switch 8:1 75Ohm 16-LFCSP-VQ (4x4)
Specificità di ADG658YCPZ
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Commutatori analogici, multiplexatori, demultiplexatori | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Scaffale |
| Circuito di commutazione | - |
| Circuito multipixel/demultiplexer | 8:01 |
| Numero di circuiti | 1 |
| Resistenza in stato (massimo) | 75 Ohm |
| Corrispondenza canale-canale (ΔRon) | 1.3 Ohm |
| Voltaggio - alimentazione, singolo (V+) | 2V ~ 12V |
| Tensione - alimentazione, doppia (V±) | ±2V ~ 6V |
| Tempo di commutazione (Tonne, Toff) (Max) | 115n, 45n |
| -3 dB di larghezza di banda | 210 MHz |
| Iniezione di carica | 2pC |
| Capacità del canale (CS ((off), CD ((off)) | 4pF, 23pF |
| Corrente - Fuga (IS(off)) (Max) | 200 pA |
| Intercettazione | - |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-VQFN Pad esposto, CSP |
| Confezione del dispositivo del fornitore | 16-LFCSP-VQ (4x4) |
| Numero del prodotto di base | ADG658 |
Caratteristiche del ADG658YCPZ
* da ±2 V a ±6 V di doppia alimentazione
* alimentazione singola da 2 a 12 V
* Intervallo di temperatura dell'automobile da -40°C a +125°C
* < 0,1 nA correnti di fuga
* 45 Ω sulla resistenza su tutta la gamma del segnale
* Operazione di passaggio da rotaia a rotaia
* Multiplizzatore singolo da 8 a 1 ADG658
* Multiplizzatore differenziale da 4 a 1 ADG659
* pacchetti LFCSP/TSSOP/QSOP a 16 conducenti
* Consumo tipico di energia < 0,1 μW
* Input compatibili TTL/CMOS
* Aggiornamenti del pacchetto a 74HC4051/74HC4052 e MAX4051/MAX4052/MAX4581/MAX4582
Applicazioni di ADG658YCPZ
* Applicazioni automobilistiche
* Attrezzature di prova automatiche
* Sistemi di acquisizione dei dati
* Sistemi a batteria
* Sistemi di comunicazione
* Routing dei segnali audio e video
* Sostituzione del relè
* Sistemi di campionamento e conservazione
* Sistemi di controllo industriali
Classificazioni ambientali ed esportazionidiADG658YCPZ
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
