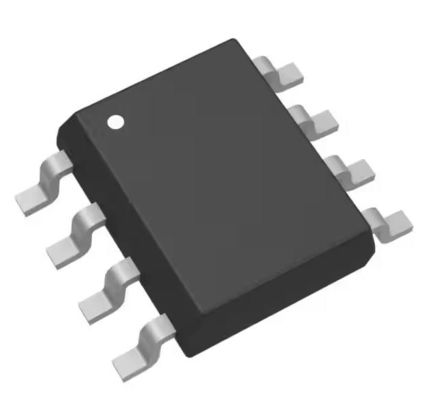

DMP2022LSS-13 P-Channel 20 V 10A (Ta) 2.5W (Ta) Superficie montata 8-SO
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DMP2022LSS-13 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | P-Manica | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 20 V | Corrente - scarico continuo (Id) @ 25°C: | 10A (tum) |
| Tensione di azionamento (max Rds On, min Rds On): | 2.5V, 10V | Rds On (Max) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id: | 1.1V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 56.9 nC @ 10 V |
Descrizione di prodotto
CY8CTMA884LTI-13 Microcontrollore IC 2156-CY8CTMA884LTI-13-CY-ND
Specificità di DMP2022LSS-13
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale P |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 20 V |
| Corrente - scarico continuo (Id) @ 25°C | 10A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 56.9 nC @ 10 V |
| Vgs (Max) | ± 12V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 2444 pF @ 10 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 2.5W (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-SO |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | DMP2022 |
Caratteristiche del DMP2022LSS-13
* Basso livello di resistenza
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2,5V
* tensione di soglia di ingresso bassa
* Capacità di ingresso bassa
* Velocità di cambio rapida
* Basse perdite di ingresso/uscita
* Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
* Libero da alogeni e antimoni.
* Qualificato secondo le norme AEC-Q101 per l'alta affidabilità
Applicazioni di DMP2022LSS-13
* Caso: SO-8
* Materiale della cassa: plastica stampata, composto di stampaggio verde. Classificazione UL di infiammabilità 94V-0
* Sensibilità all'umidità: livello 1 per J-STD-020
* Connessioni dei terminali: vedere diagramma
* Termini: Finitura - stagno opaco ricoperto di rame. Soldati secondo MIL-STD-202, metodo 208
* Peso: 0,072 g (approssimativo)
AmbientaleClassificazioni delle esportazioni di DMP2022LSS-13
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
