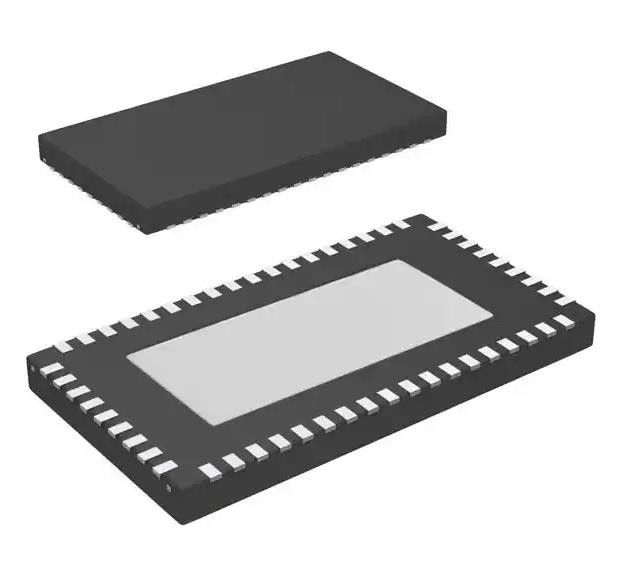

DS64MB201SQ Networking Telecommunications Switch IC 3 Canale 54-WQFN (10x5.5)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DS64MB201SQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Applicazioni: | Rete, telecomunicazioni | Circuito multiplexer/demultiplexer: | 2:1, 1:2 |
|---|---|---|---|
| Circuito del commutatore: | - | Numero di canali: | 3 |
| Tensione - rifornimento, singolo (V+): | 2,38 V ~ 2,63 V | Caratteristiche: | Equalizzazione, RXAUI, SATA, XAUI |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Confezione / Cassa: | 54-WFQFN Piazzola esposta |
Descrizione di prodotto
DS64MB201SQ Networking Telecommunications Switch IC 3 Canale 54-WQFN (10x5.5)
Specificità di DS64MB201SQ
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Interruttori analogici: scopo speciale | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Applicazioni | Rete, telecomunicazioni |
| Circuito multipixel/demultiplexer | 2:1, n. 1:2 |
| Circuito di commutazione | - |
| Numero di canali | 3 |
| Resistenza in stato (massimo) | - |
| Voltaggio - alimentazione, singolo (V+) | 2.38V ~ 2.63V |
| Tensione - alimentazione, doppia (V±) | - |
| -3 dB di larghezza di banda | - |
| Caratteristiche | Equalizzazione, RXAUI, SATA, XAUI |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 54-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 54-WQFN (10x5.5) |
| Numero del prodotto di base | DS64MB201 |
Caratteristiche del DS64MB201SQ
* Fino a 6,4 Gbps doppia corsia 2: 1 mux, 1: 2 fan-out
* Equalizzazione di ricezione regolabile fino a +33 dBgain
* Regolabile trasmettere de-enfasi fino a -12 dB
* Trasmissione VOD regolabile
* < 0,25 Ul di DJ residuo a 6,4 Gbps con traccia 40FR4
* SATA/SAS: passaggio del segnale OOB
* soglia di rilevamento IDLE elettrica regolabile
* Potenza ridotta
* Condizionamento del segnale programmabile tramite pinselection o SMBus
* Funzione di alimentazione singola a 2,5 V
* >6 kV HBM ESD Rating
* Interfaccia SMBus tollerante 3,3 V
* pacchetto di trasmissione del segnale ad alta velocità: WQFN a 54 pin (10 mm x 5,5 mm)
Applicazioni di DS64MB201SQ
• SAS e SATA (1.5, 3,0 e 6 Gbps)
• XAUI (3,125 Gbps), RXAUI (6,25 Gbps)
• sRIO ¢ Serial Rapid I/O
• Canale in fibra (4,25 Gbps)
• 10GBase-CX4, InfiniBand (SDR e DDR)
• Tracce del piano posteriore FR-4
AmbientaleClassificazioni delle esportazioni di DS64MB201SQ
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
