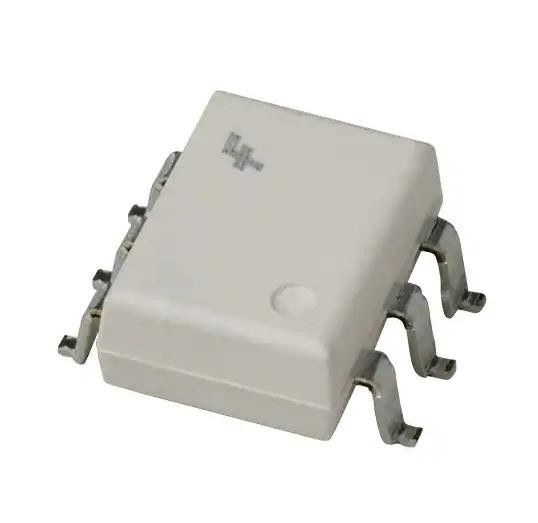

H11L1SR2M Optoisolatore di uscita logica 1MHz Collettore aperto 4170Vrms 1 canale
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | H11L1SR2M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 1 | Input - lato 1/Side 2: | 1/0 |
|---|---|---|---|
| Tensione - isolamento: | 4170Vrms | Tipo di input: | DC |
| Tipo di uscita: | Collettore aperto | Corrente - uscita/Manica: | 50 mA |
| Tasso di dati: | 1MHz | TpLH/tpHL di ritardo di propagazione (massimo): | 4µs, 4µs |
Descrizione di prodotto
H11L1SR2M Optoisolatore di uscita logica 1MHz Collettore aperto 4170Vrms 1 canale
Specificità di H11L1SR2M
| TIPO | Descrizione |
| Categoria | Isolatori |
| Altri apparecchi per la produzione di energia elettrica | |
| Optoisolatori di uscita logica | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Numero di canali | 1 |
| Input - Lato 1/Lato 2 | 1/0 |
| Tensione - Isolamento | 4170Vrms |
| Immunità transitoria in modalità comune (min) | - |
| Tipo di input | DC |
| Tipo di uscita | Collettore aperto |
| Corrente - uscita / canale | 50 mA |
| Tasso di dati | 1MHz |
| Ritardo di propagazione tpLH / tpHL (Max) | 4 μs, 4 μs |
| Tempo di crescita / caduta (tipo) | 100 ns, 100 ns |
| Tensione - in avanti (Vf) (tipo) | 1.2V |
| Corrente - corrente continua in avanti (se) (massimo) | 30 mA |
| Voltaggio - Fornitura | 3V ~ 15V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 6-SMD, Gull Wing |
| Confezione del dispositivo del fornitore | 6-SMD |
| Numero del prodotto di base | H11L1 |
Caratteristiche del H11L1SR2M
■ Alta velocità di trasmissione, 1 MHz tipico (NRZ)
■ Libero da blocco e oscillazione in tutti gli intervalli di tensione e temperatura
■ Un'unità compatibile con il microprocessore
■ Sink di uscita compatibile con la logica 16 mA a 0,4 V massimo
■ Isteresi di soglia di attivazione/disattivazione garantita
■ Ampia capacità di tensione di alimentazione, compatibile con tutti i sistemi logici popolari
■ Sicurezza e autorizzazioni regolamentari:
UL1577, 4.170 VACRMS per 1 minuto
DIN-EN/IEC60747-5-5, 850 V
Applicazioni di H11L1SR2M
■ Isolatore logico-logico
■ Sensore di livello di corrente programmabile
■ Ricevitore di linea Elimina il rumore e i problemi transitori
■ Conversione AC a TTL
■ Programmazione digitale degli alimentatori
■ Interfacce tra computer e periferiche
AmbientaleClassificazioni delle esportazioni di H11L1SR2M
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
