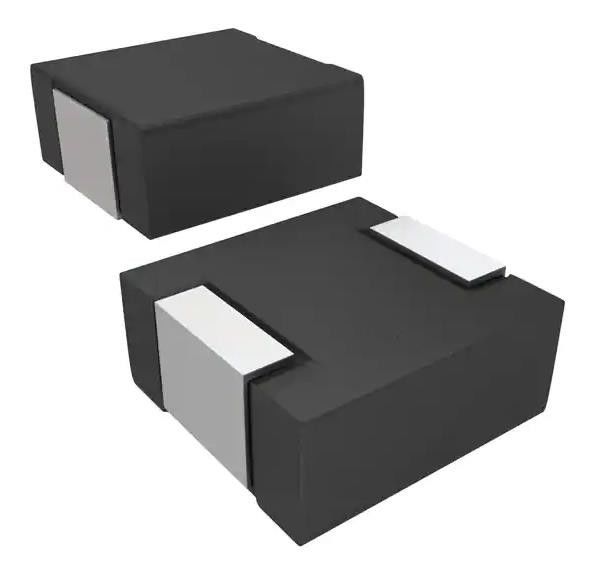

IHLP2525CZER220M5A 22 μH Induttore modellato blindato 2.8 A 174mOhm
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IHLP2525CZER220M5A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Induttanza: | 22 µH | Tolleranza: | ± 20% |
|---|---|---|---|
| Corrente nominale (ampere): | 2,8 A | Corrente - saturazione (Isat): | 2.2A |
| schermatura: | protetto | Resistenza a corrente continua (DCR): | 174 mOhm Max |
| Frequenza - auto-risonante: | 8.3MHz | Valutazioni: | AEC-Q200 |
Descrizione di prodotto
IHLP2525CZER220M5A 22 μH Induttore modellato blindato 2.8 A 174mOhm
Specificità di IHLP2525CZER220M5A
| TIPO | Descrizione |
| Categoria | Induttori, bobine, strangoli |
| Induttori fissi | |
| Mfr | Vishay Dale |
| Serie | IHLP-2525CZ-5A |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Fabbricazione a partire da |
| Materiale: nucleo | - |
| Induttanza | 22 μH |
| Tolleranza | ± 20% |
| Corrente nominale (ampere) | 2.8 A |
| Corrente - saturazione (Isat) | 2.2A |
| Protezione | Protezione |
| Resistenza a corrente continua (DCR) | 174 mOhm Max |
| Q @ Freq | - |
| Frequenza - auto-risonante | 8.3MHz |
| Classificazione | AEC-Q200 |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Frequenza di induttanza - prova | 100 kHz |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | Non standard |
| Confezione del dispositivo del fornitore | - |
| Dimensione | 0.270" L x 0,255" W (6,86mm x 6,47mm) |
| Altezza - seduta (massimo) | 0.118" (3,00 mm) |
Specificità di IHLP2525CZER220M5A
• Temperatura elevata, fino a 155 °C
• Costruzioni blindate
• eccellente accumulo di energia DC/DC fino a 1 MHz a 2 MHz. applicazioni di induttori filtranti fino alla SRF (cfr. tabella delle specifiche elettriche standard).
• Gestisce i picchi elevati di corrente transitori senza saturazione
• Rumore ultra basso, dovuto alla costruzione composita
• AEC-Q200 qualificato
Applicazioni di IHLP2525CZER220M5A
• Motore e trasmissioni
• Motori di iniezione diesel
• Converter DC / DC per sistemi di intrattenimento / navigazione
• Suppressione del rumore per motori: tergicristalli / sedili elettrici / specchi elettrici / soffiatore di riscaldamento e ventilazione / illuminazione HID
• driver a LED
AmbientaleClassificazioni delle esportazioni di IHLP2525CZER220M5A
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
