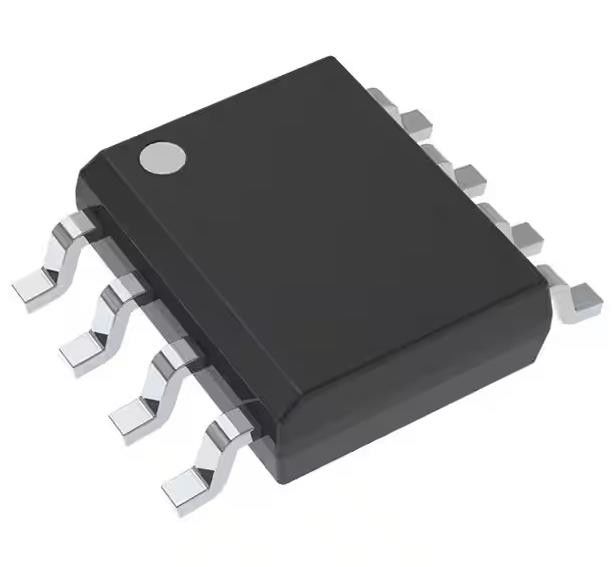

ISO7221BDR Isolatore digitale a uso generale 2500Vrms 2 canali 5Mbps 25kV/μs
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7221BDR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 2 | Tipo di canale: | Unidirezionale |
|---|---|---|---|
| Tensione - isolamento: | 2500Vrms | Immunità transitoria di modo comune (min): | 25kV/µs |
| Tasso di dati: | 5Mbps | TpLH/tpHL di ritardo di propagazione (massimo): | 70ns, 70ns |
| Distorsione di larghezza di impulso (massima): | 3ns | Tempo di crescita / caduta (tipo): | 1n, 1n |
Descrizione di prodotto
ISO7221BDR Isolatore digitale a uso generale 2500Vrms 2 canali 5Mbps 25kV/μs
Specificità di ISO 7221BDR
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 2 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 5 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 70n, 70n |
| Distorsione della larghezza dell'impulso (max) | 3ns |
| Tempo di crescita / caduta (tipo) | 1n, 1n |
| Voltaggio - Fornitura | 3V ~ 5,5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | ISO 7221 |
Specificità di ISO 7221BDR
• Opzioni di velocità di segnalazione da 1, 5, 25 e 150 Mbps
Distorsione bassa della larghezza dell'impulso (PWD); 1-ns Max
¢ Basso contenuto di jitter; 1 ns Tipo a 150 Mbps
• 50 kV/μs Immunità tipica transitoria
• Funziona con 2,8 V (Grado C),3.3 V o 5 V
• Protezione ESD da 4 kV
• Alta immunità elettromagnetica
• da ¥40°C a +125°C
• durata tipica di 28 anni a tensione nominale (vedere la durata di vita ad alta tensione della famiglia ISO72x di isolatori digitali e proiezione della durata di vita del condensatore di isolamento)
• Certificazioni relative alla sicurezza
L'isolamento di base VDE con 4000-VPK VIOTM, 560 VPK VIORM per DIN VDE V 0884-11:2017-01 e DIN EN 61010-1 (VDE 0411-1)
¥ 2500 VRMS Isolamento per UL 1577
CSA approvato per IEC 60950-1 e IEC 62368-1
Applicazioni di ISO 7221BDR
• Autobus di campo industriale
¢ Modbus
¢ ProfibusTM
Bus dati di DeviceNetTM
• Interfaccia periferica per computer
• Interfaccia di controllo servo
• Acquisizione di dati
AmbientaleClassificazioni delle esportazioni di ISO 7221BDR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
